芯片组

Z390

BIOS

AMI UEFI/Legacy BIOS

内存

2xDDR4 2133/2400/2666MHz SO-DIMM，up to 64GB

操作系统

Win10,Linux

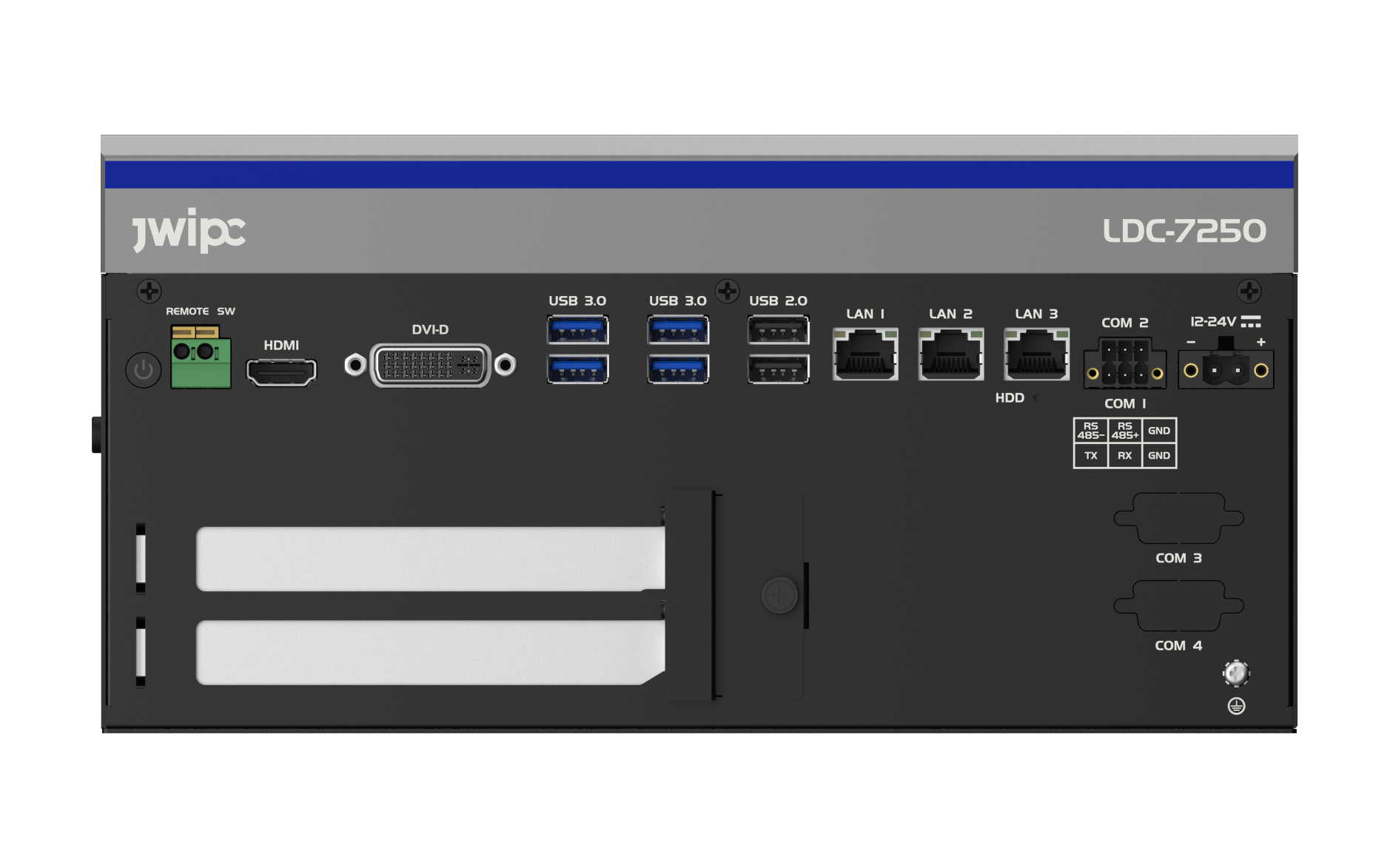

I/O 接口

USB

4x USB3.0, 2x USB2.0,1xUSB 2.0 Type A for加密狗, 1xUSB2.0板内插针

COM

COM1: 1xR232，COM2: 1xRS485 串口数字隔离

2xRS232板内插针

LED

1xHDD LED

扩展

PCIe/M.2/Mini-PCIe

1x Mini-PCIe 可支持4G/5G(带SIM卡槽）

2x PCIex4

显示

Graphics Processor

Intel® UHD Graphics

Interface

HDMI+DVI-D,（DVI-D与VGA Colay设计，可选）

存储

SATA/M.2/mSATA

1xM.2 2242/2280 SATA/NVMe SSD

1xM.2 2242/2280 SATA SSD

音频

Audio IC

Realtek ALC897

Audio Interface

板内预留插针

以太网

LAN IC

1xi219V, 2x i210AT

 Interface

3xRJ45

电源

Power Input

12V~24V, DC-in，宽压供电输入，支持过压，过流以及防反接防护；

默认AT模式

Power Interface

2Pin凤凰端子输入

1x 2PIN remote 远程开关接线端子

其它

Watchdog Timer

1 to 255 sec/min

物理参数

Dimensions

（W*H*D)

 260mm*130mm*210mm

Mounting

桌面式

工作环境

Operating Temp.

-20℃～50℃

Storage Temp.

-40~85℃

Humidity

0%~90% Humidity, non-condensing

Shock

With SSD: 15G, IEC 60068-2-27, half sine, 11ms duration

Vibration

With SSD:2Grms, IEC 60068-2-64, random，5~500Hz，1 hr/axis
