IPC-1U420-H610

1U上架式准系统

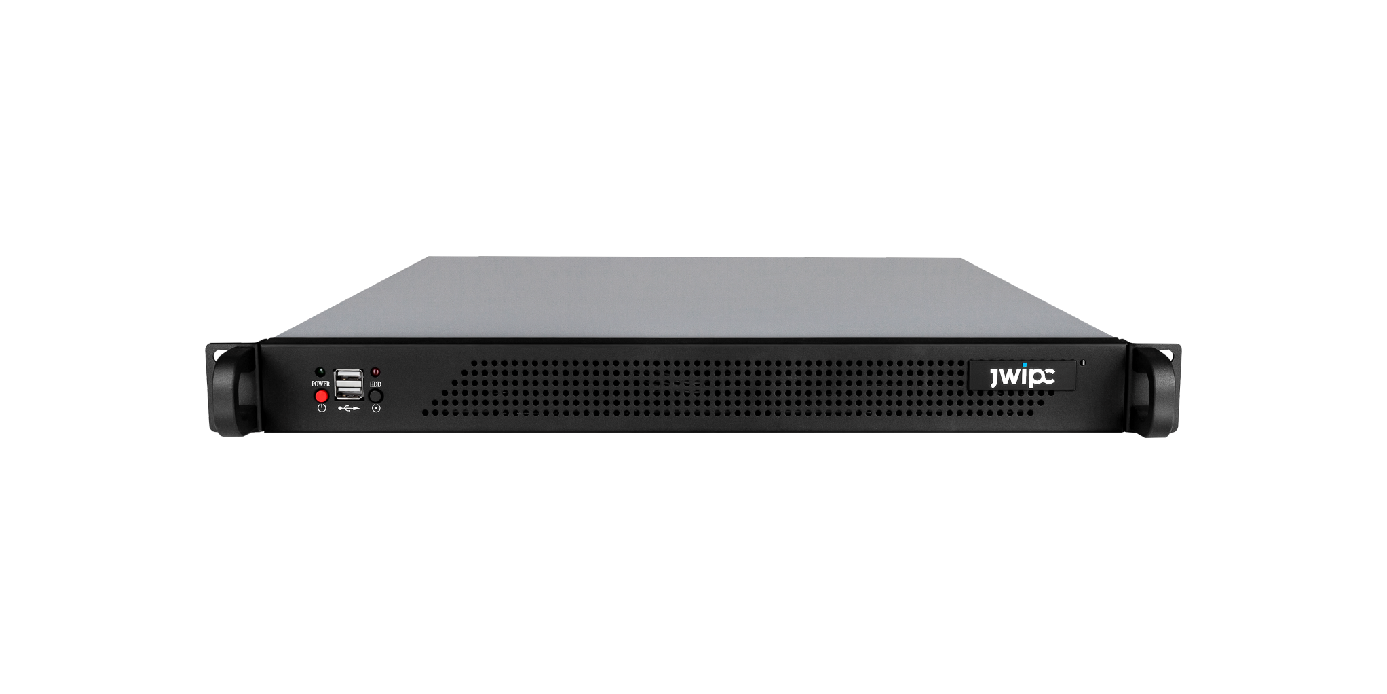

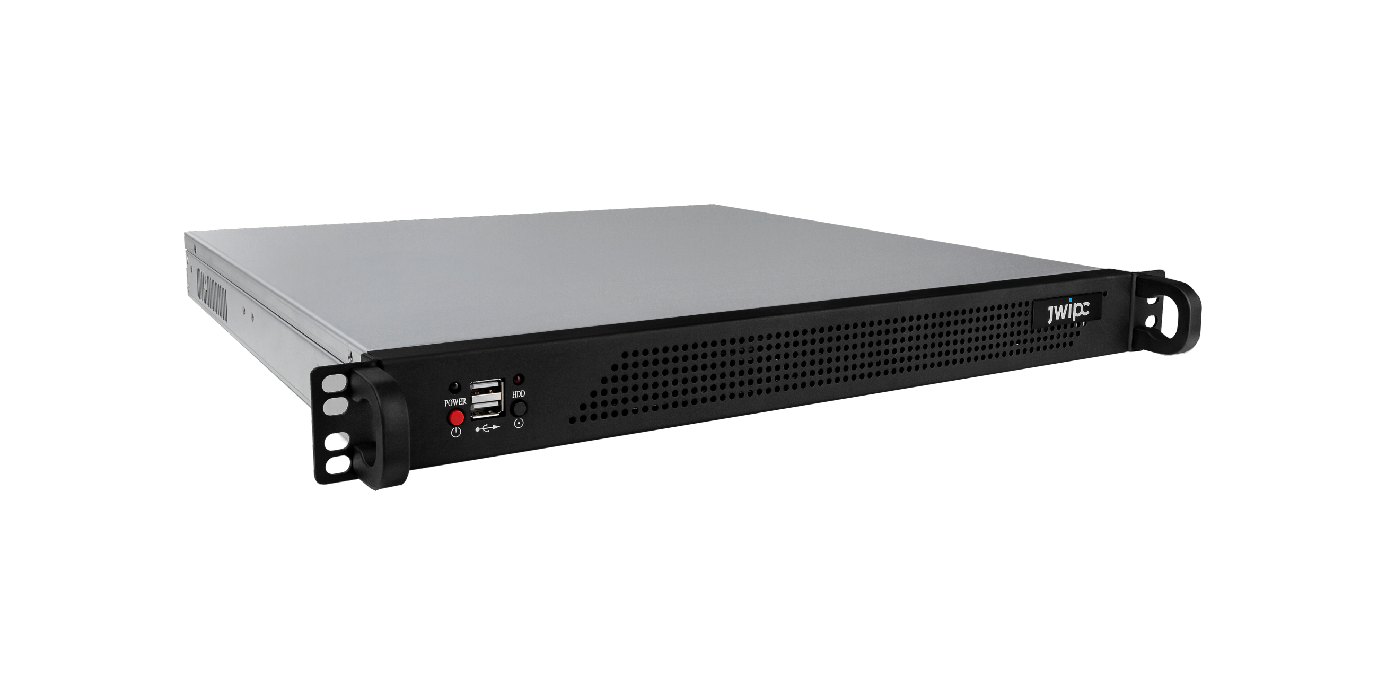

IPC-1U420-H610是一款黑色1U上架式工控机，支持Intel Gen12&13&13&14 CPU，1个全高PCI/PCIe扩展位，具备丰富的外部接口，支持多款采集卡，能广泛应用于自助设备、自动化生产及检测等行业。

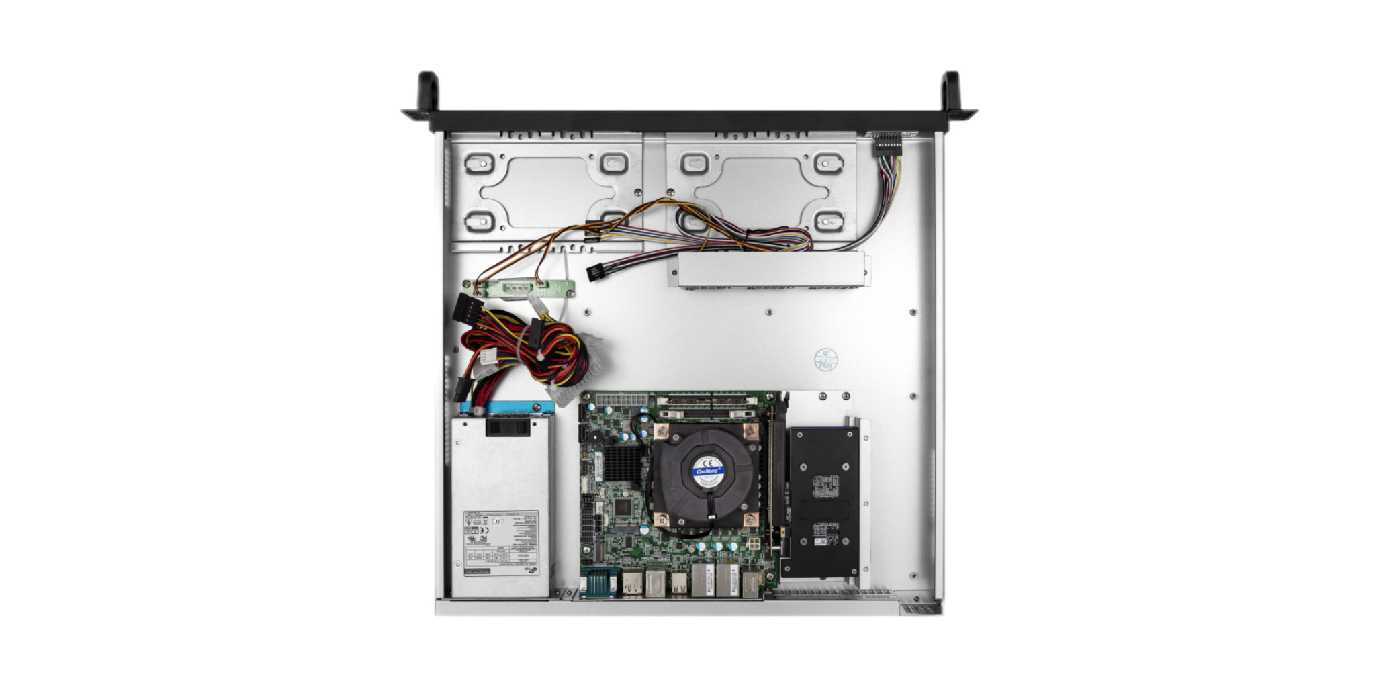

•: 搭载AIoT0-H610主板,采用Intel® H610芯片组

•: 支持Intel LGA1700封装Gen12&13&14 i9/i7/i5/i3/G CPU

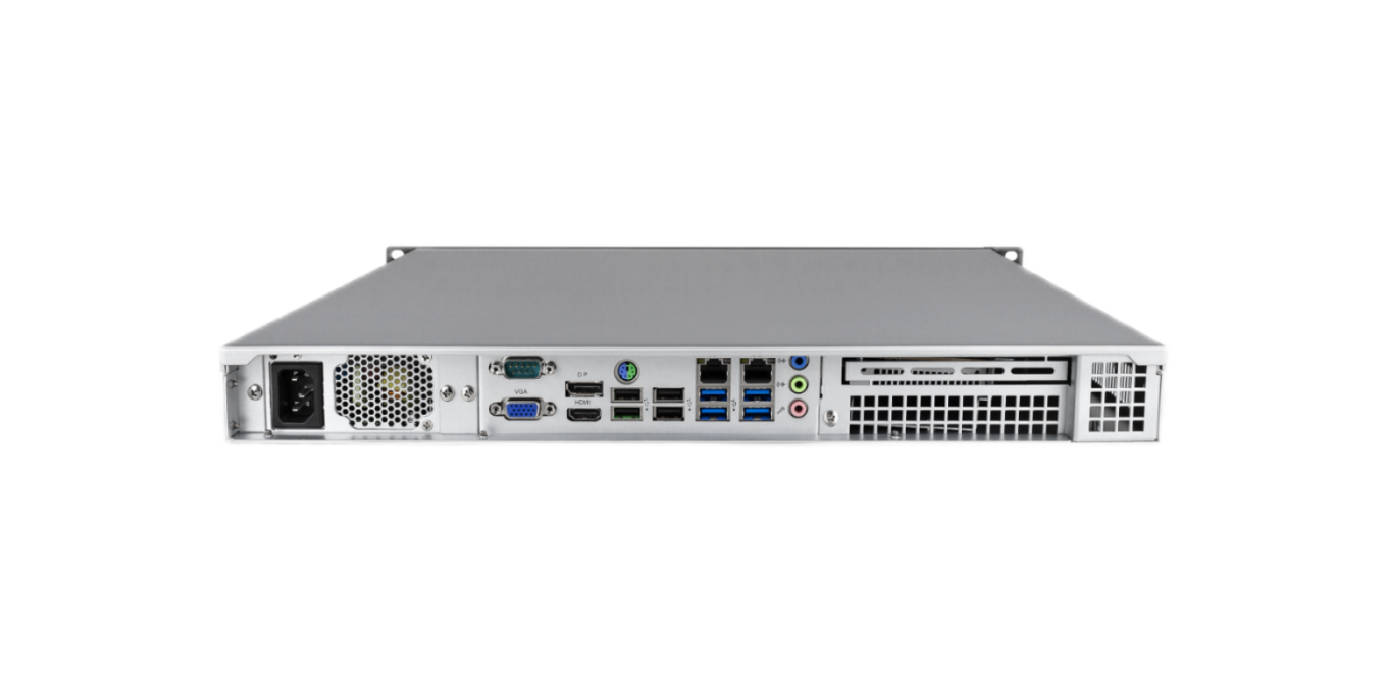

•: 2个LAN/4个USB3.0/6个USB2.0/1个COM

•: 2根DDR4 UDIMM内存插槽,单根32GB,最大支持64GB

•: 2个3.5寸机械硬盘位或2个2.5寸SSD固态盘安装位

•: 1个M.2 2242/2280 Key-M支持Nvme SSD

•: 提供1个全高 PCI/PCIE横插扩展槽位

•: 三显示输出DP+HDMI+VGA,支持独立三显模式

•: 兼容Flex电源

•: 工规设计可在苛刻环境中如震动、污垢、灰尘、极端温度环境下使用

•: 尺寸:430mm*45mm*420mm(W*H*D)

留言咨询业务咨询

规格对比

规格参数

系统	处理器	支持LGA1700封装Gen12&13&14 i9/i7/i5/i3/G CPU,TDP 65W
	芯片组	Intel® H610芯片组
	BIOS	AMI UEFI BIOS
	显卡	Intel CPU集成显示控制器(依据所配CPU不同)
	内存	2× 288Pin DDR4 UDIMM内存插槽, 单根32GB最大支持64GB 依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200
I/O 接口	USB	4个USB3.0，6个USB2.0
	COM	6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)，其中5个需要引出
	LED	POWER LED，HDD LED
扩展	PCIE / PCI / M.2	1 个全高 PCI/PCIE 横向扩展槽位
显示	Interface	三显示输出DP+HDMI+VGA, 支持独立三显模式
存储	Storage Device	4个SATA 3.0 (6 Gb/s) Ports 1个M.2 2242/2280 Key-M支持Nvme x2 SSD
存储	Drive Bay	可以搭载2个3.5”机械硬盘或2 个 2.5" 固态硬盘
音频	Audio Codec	Realtek ALC897
音频	Audio Interface	后IO支持 MIC-In, Speaker-Out, Line-In，板内预留前面板音频插针F_Audio
以太网	LAN	2个Intel高速以太网口: LAN1 i226-V ; LAN2 i219V
电源	Power Input	搭载Flex电源
其它	OS Supports	Win10 x64，Win11 x64，Linux Ubuntu 22.04
	Watchdog Timer	255级可编程秒/分，支持超时中断或系统复位
	TPM	板载加密芯片 SLB9670，支持TPM2.0
	System Fan	3个4020风扇
物理参数	Dimensions	430mm45mm420mm (W x H x D)
	Weight	5KG
	Mounting	Desk/Rackmount
工作环境	Operating Temp.	0℃～45℃
	Storage Temp.	-40℃～55℃
	Humidity	工作相对湿度20%～80%，非工作相对湿度20%～93%(40℃)
	Shock	工作状态1Grms@5~500Hz , 非工作状态：2Grms@5~500Hz
	Vibration	3向，10G（11ms半正弦波）, 3次/向
