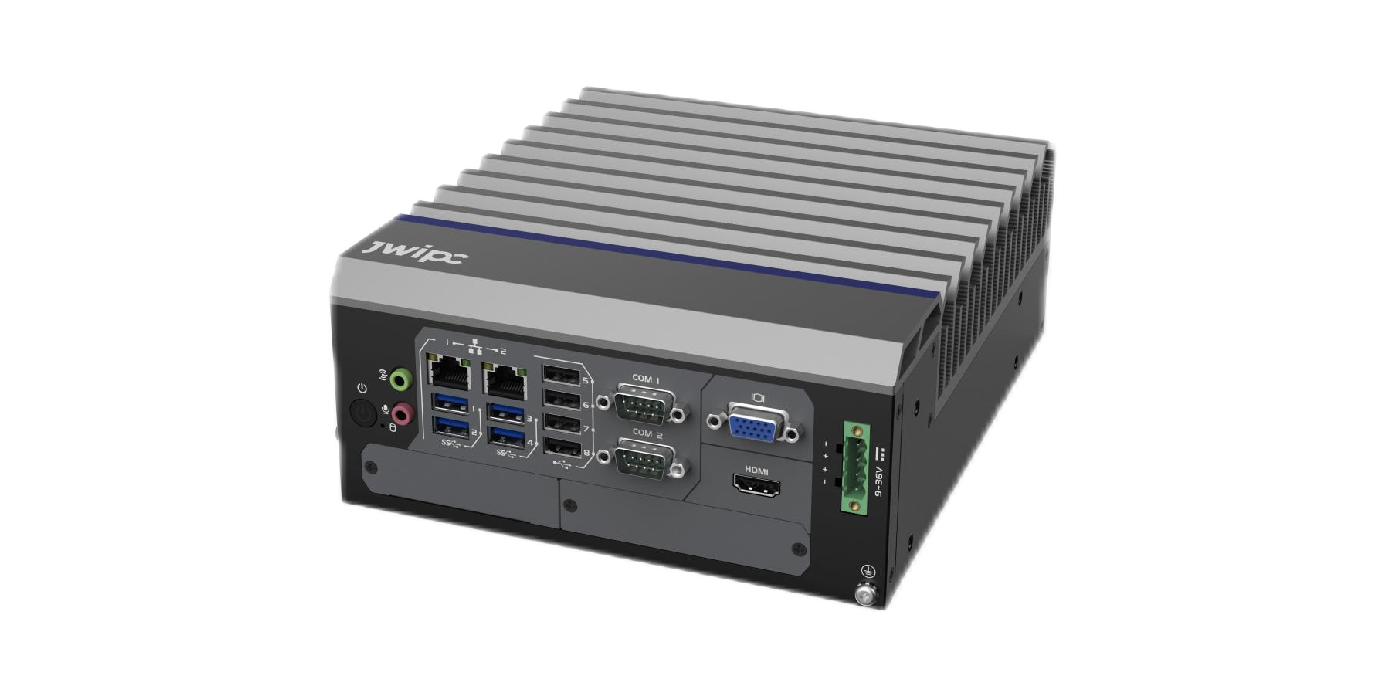

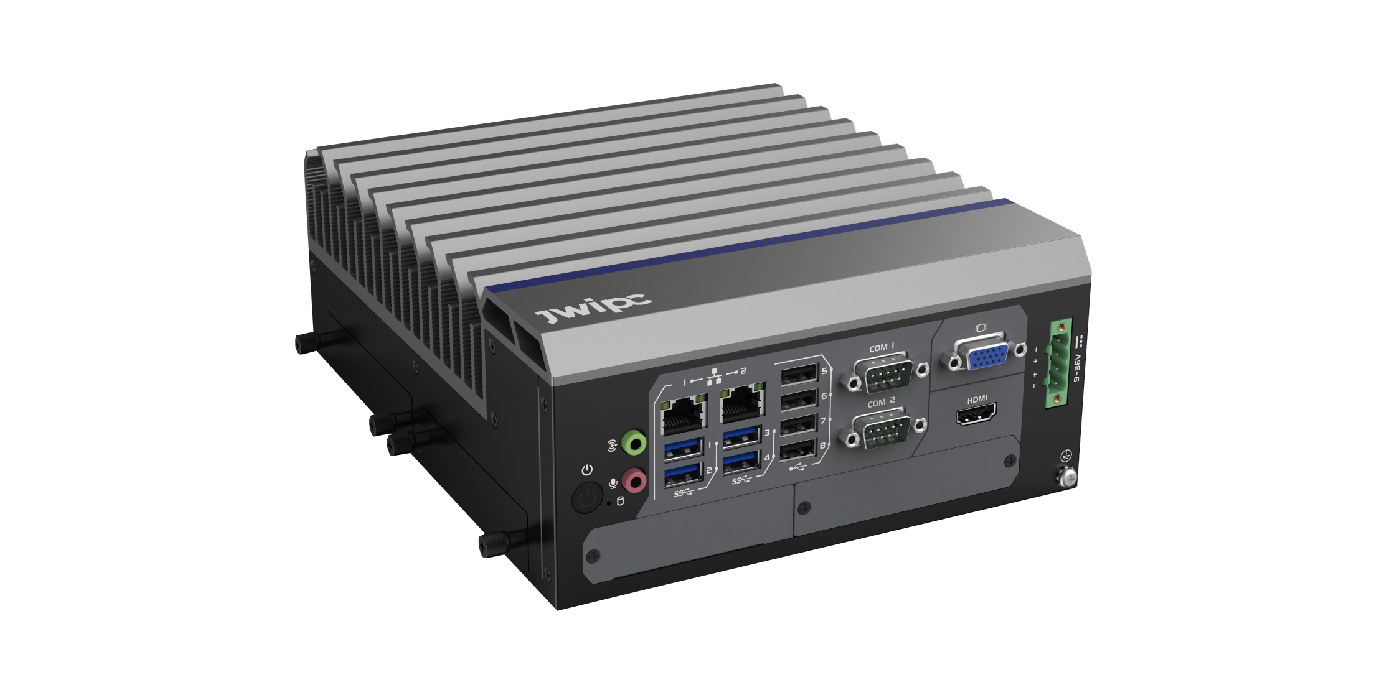

扩展型BOX PC

采用Intel® W480E/H420E芯片组,可通过I/O模块和转接卡灵活扩展不同接口,可广泛应用于工业自动化,数据采集,运动控制,光学检测,物流仓储,智能分拣,智能交通,能源,机器人等行业。

支持Intel® LGA1151 6th/7th/8th/9th Core™i7/i5/i3/Pentium®/Celeron® Processor with Q170/H110 PCH
2个DDR4-SODIMM内存插槽,最大支持 32GB
支持VGA/HDMI独立显示
2xGbE LAN,8xUSB
2xRS232/422/485(带隔离)和 2xRS232/422/485+2xRS-232(可选)
1x2.5" HDD/SSD(2个可选),1x mSATA
DC 9~36V 宽压输入
支持模块化灵活扩展
规格参数

系统

处理器

LGA1151 Gen 6th/7th/8th/9th Core™i3/i5/i7Pentium®/Celeron®Processor

芯片组

Q170/H110

BIOS

AMI UEFI BIOS

内存

2x DDR4 2133/2400 MHz SO-DIMM, up to 32GB

操作系统

7th Gen. CPU: Windows 10

6th Gen. CPU: Windows 10, Windows 8 .1, Windows 7

Linux OS

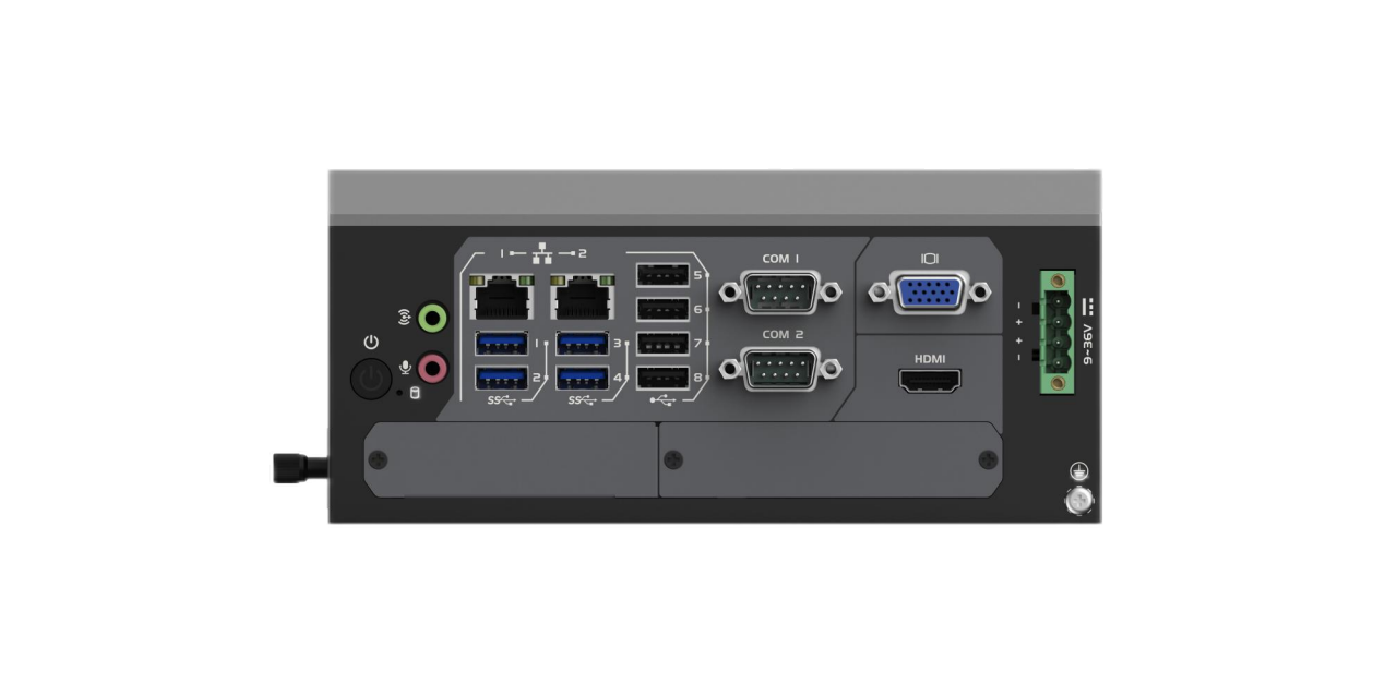

I/O 接口

USB

Q170: 8x USB3.0, 2x USB2.0(Internal), 1x USB dongle(Internal)

H110: 4x USB3.0, 4x USB2.0, 1x USB2.0(Internal)

COM

2x RS232(4线)/422/485 (带隔离),2x RS232/422/485+2x RS-232(可选)

LED

1xPower, 1xHDD

扩展

Mini-PCIe

Q170: 2x Mini-PCIe (支持SIM卡座,支持4G模块;1个兼容mSATA)

H110: 1x Mini-PCIe (支持SIM卡座,支持4G模块), 1x mSATA

显示

Graphics Processor

Intel®UHD Graphics 530/510

Interface

独立双显,预留板载显示插针可支持HDMI 2nd/DP/DVI

1xVGA,  VGA 最大分辨率 1920*1200@60Hz

1xHDMI,HDMI 最大分辨率 4096*2160@24Hz

存储

Storage Device

2 x 2.5”HDD/SSD(1个可选) ,Q170 支持SATA RAID 0/1,

1 x mSATA

音频

Audio IC

Realtek ALC897

Audio Interface

1xMic-in, 1xLine-out

以太网

LAN IC

1xI219LM1x I210AT

Interface

2xRJ45

电源

Power Input

DC IN 9~36V

Power Interface

4-Pole Phoenix DC plug in

其它

Watchdog Timer

1 to 255 sec./min. per step

TPM

可选

物理参数

Dimensions

230mm(W)×192mm(D)×88mm(H)

Weight

3.53KG

Mounting

Desk/Wall-mounting

工作环境

Operating Temp.

65W: -10℃~50℃(带风流),  35W: -10℃~60℃(带风流)

Storage Temp.

-40~85℃

Humidity

95%@40℃ 无凝结

Shock

With SSD: 15G, IEC 60068-2-27, half sine, 11ms duration

Vibration

With SSD:2Grms, IEC 60068-2-64, random,5~500Hz,1 hr/axis

With HDD:1Grms, IEC 60068-2-64, random,5~500Hz,1 hr/axis
