桥片

KX7000

显卡

PCIE/onboard

内存

4 x U-DIMM DDR4 (MAX支持128GB) ; 最高支持DDR4-3200

系统

支持Windows 10 / UOS

BIOS

支持适配国产UEFI BIOS (百傲/昆仑)  *默认样品提供百傲BIOS

存储

1 x M.2 2280 SSD Slot support PCIe4.0 X4

1 x M.2 2280 SSD Slot support PCIe4.0 X2

3 x SATA Gen3 Port

音频

HD Audio IC ALC897

网络

1 x 1000M网络接口

1 x M.2 2230 WIFI/BT

显示接口

1 x VGA, 1 x DP1.4, 1 x HDMI2.0

音频接口

1 x Line in, 1 x Line out, 1 x Mic in; 3.5mm Audio Jack,

1 x 9pin插针, 2 x 5-1 2.54mm规格,

USB接口

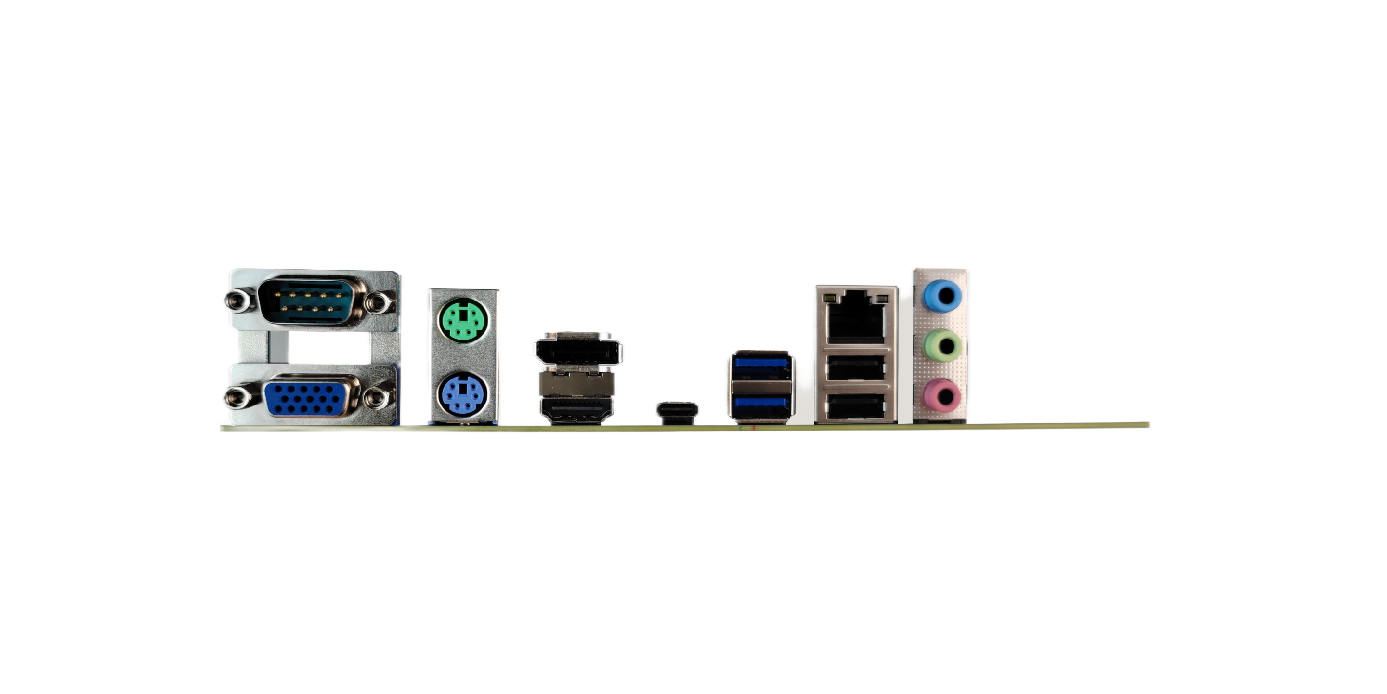

后IO:  2 x USB2.0, 3 x USB3.2 Gen2 (2*Type-A+1*Type-C）

板载插针: 2 x USB2.0, 4 x USB3.0, 1 * 4PIN header (Finger Print) 3.3v

串口

1 x DB-9, RS232规范,  *使用相关外设需要适配BIOS与OS的驱动

1 x 2*5pin-1 (2.54排针)

扩展

1 x PCIe x16插座 (运行4.0 x8速率)

3 x PCIe x1插座

前面板

1 x 2*5pin-1 (2.54排针)

其他

FAN: 1 x CPU_FAN 4Pin插针, 2 x SYS_FAN 4Pin插针

1 x CLR_CMOS 3Pin插针, 1 x Case_Open 2Pin插针, 1 x LPT 2*15Pin插针, 1 x MONO_OUT 2Pin插针

预留TPM header, 兼容国产TPM模块

电源输入

24PIN + 8PIN供电接口

产品尺寸

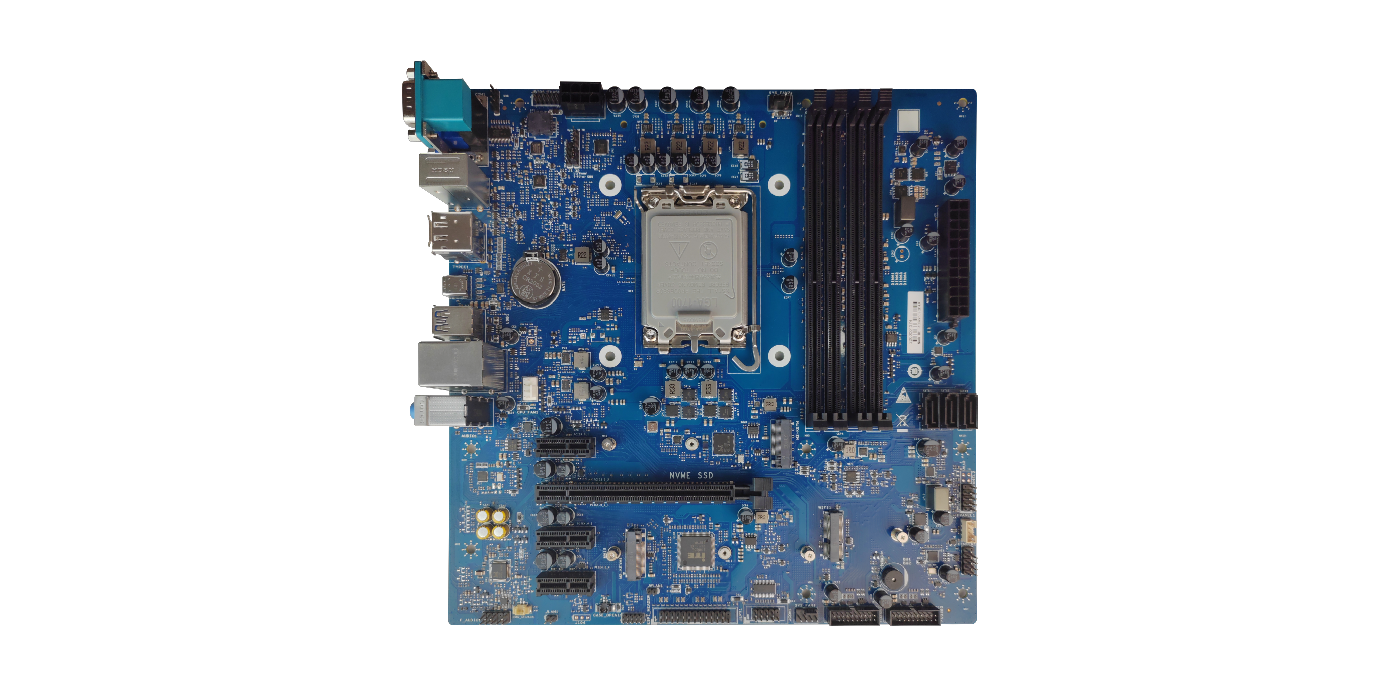

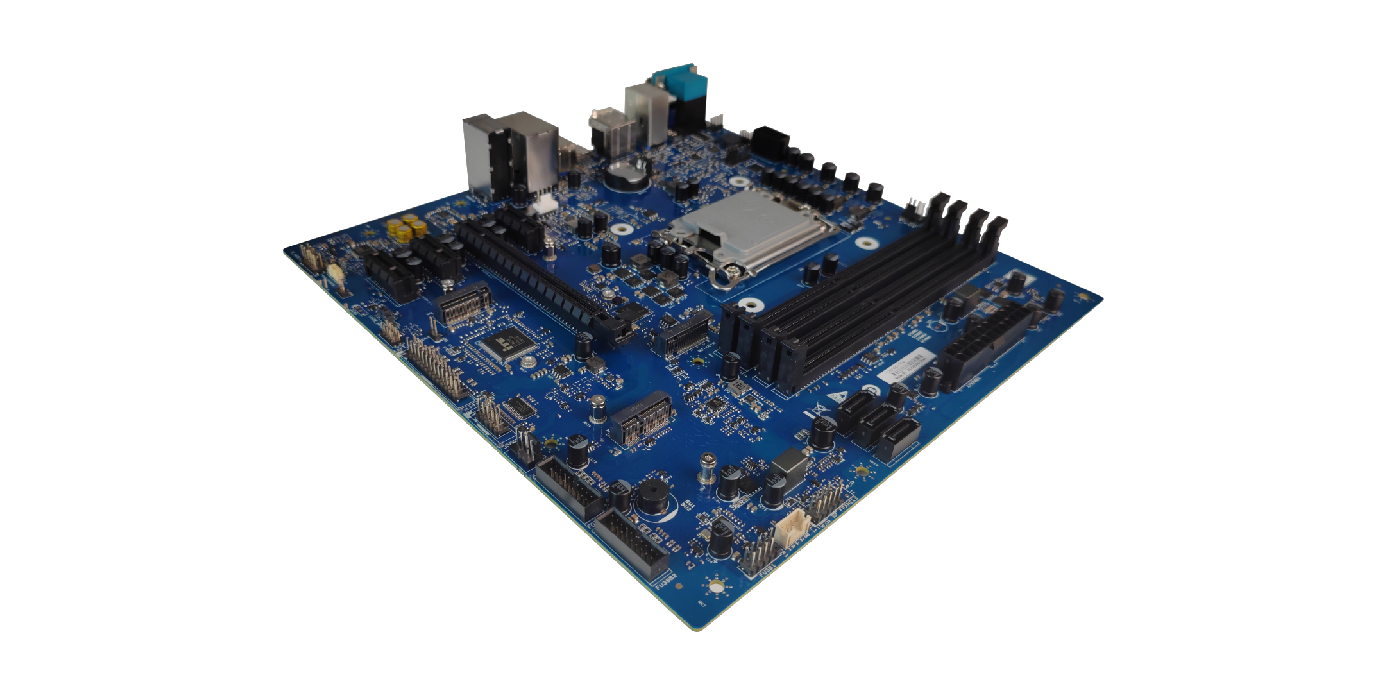

Micro ATX 主板规范, 244 x 244mm

工作温度

-5~50摄氏度

工作湿度要求

10%~90%无凝结

存储温度

-20~70摄氏度

非工作湿度要求

5%~95%无凝结
