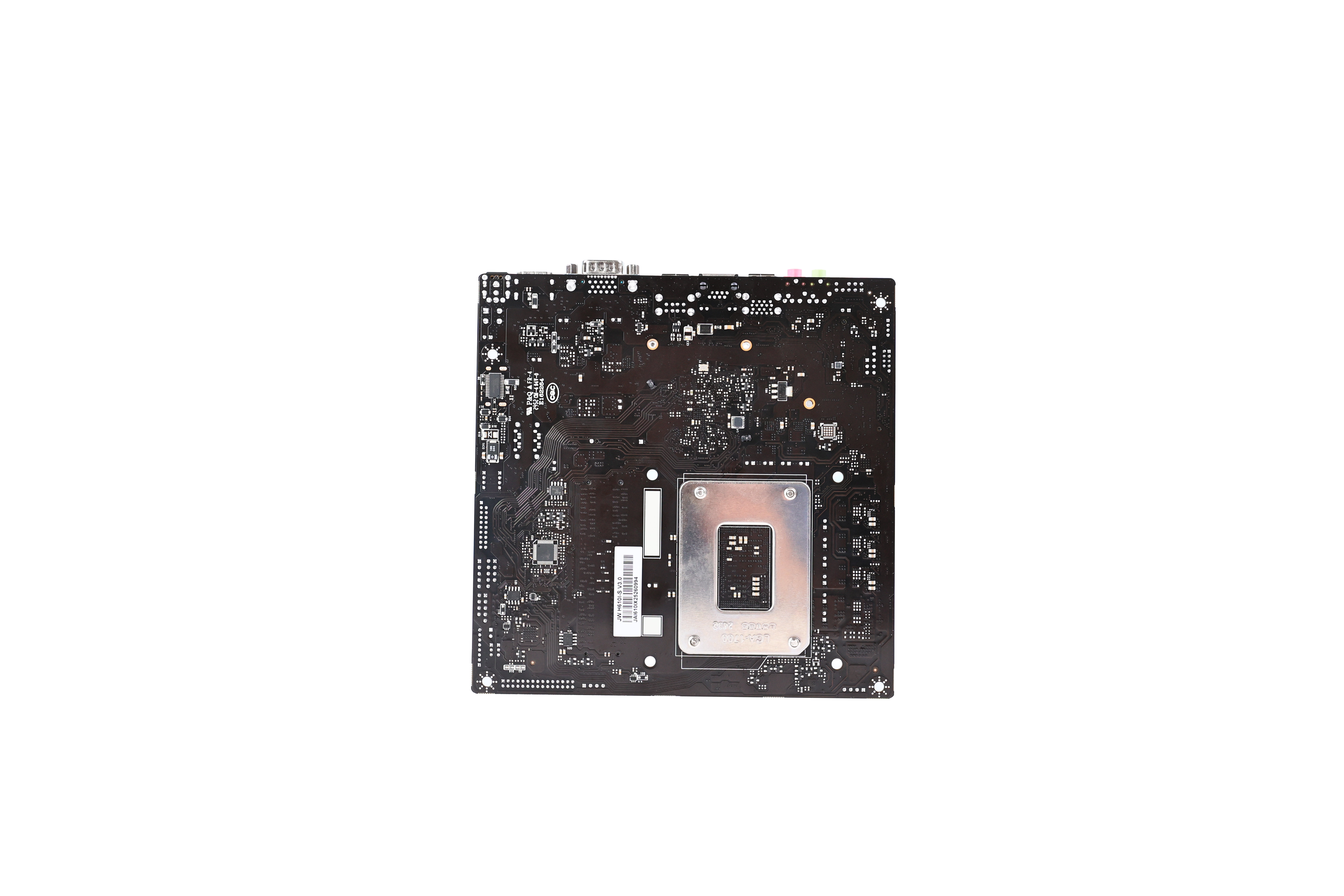

JADLTH07

ITX标准主板

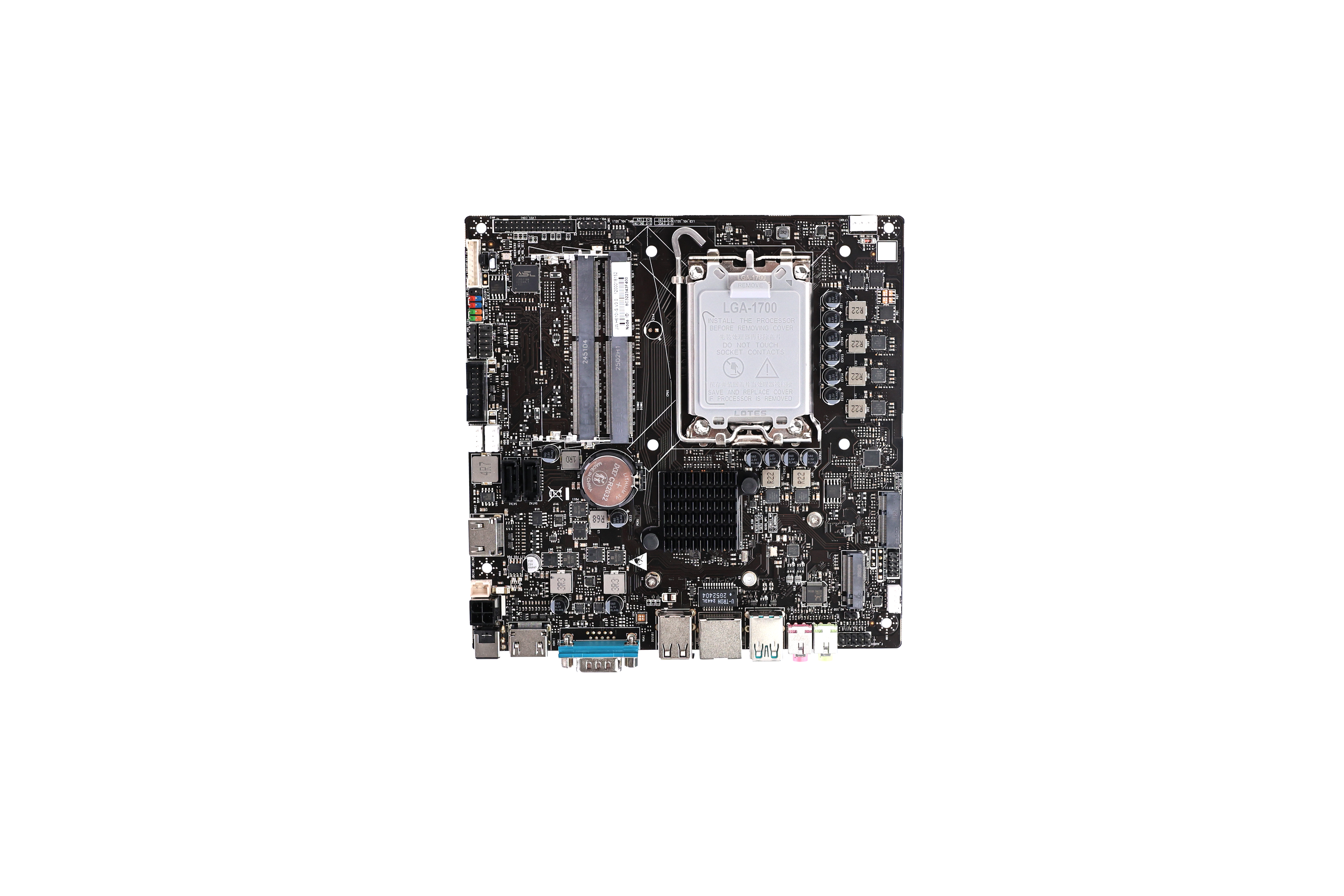

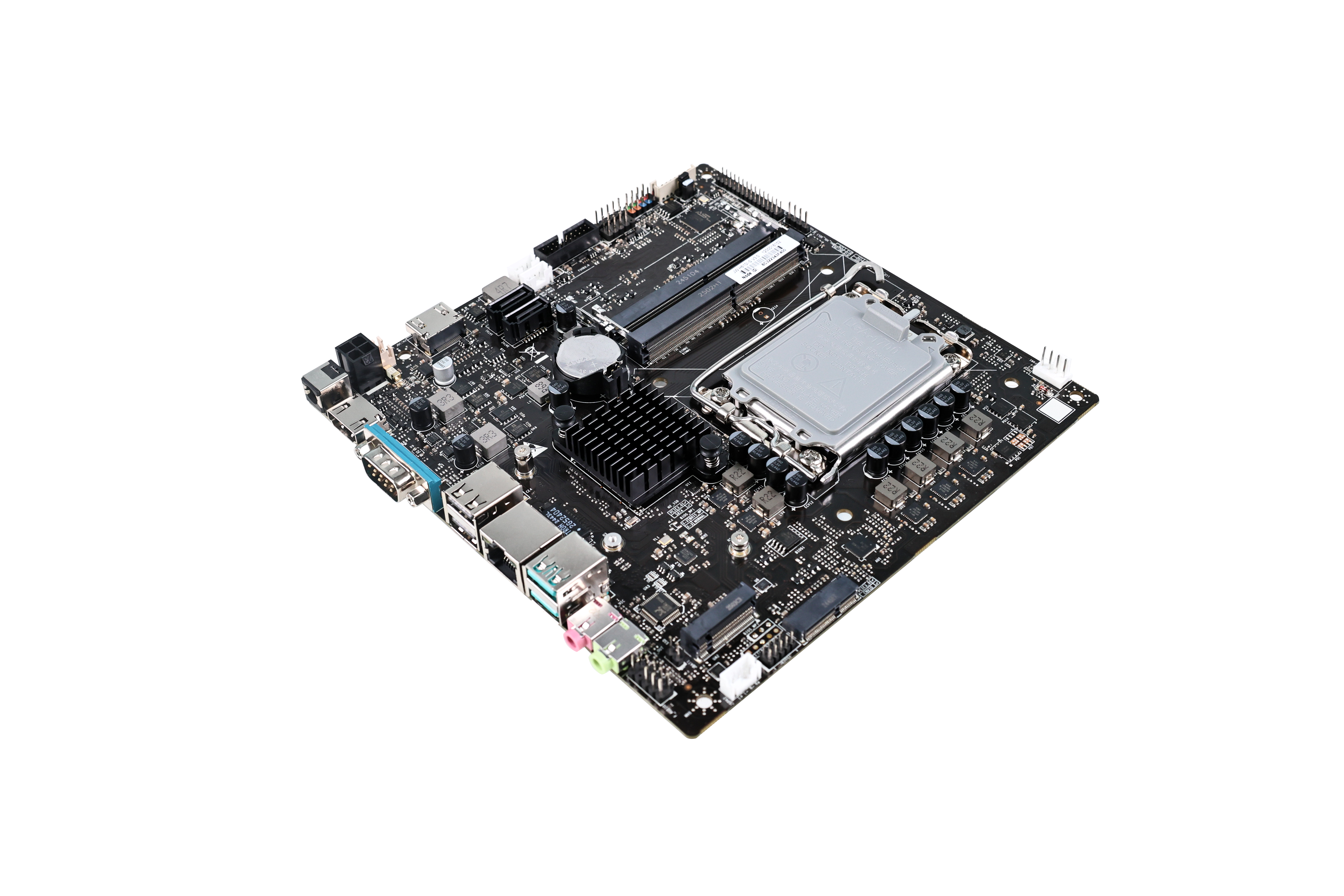

智微智能H610I一体机主板，基于英特尔12/13/14代Alder/Raptor Lake平台处理器，主板支持双通道DDR4内存，支持 SATA/NVME模式M.2 SSD,支持RJ45/WIFI/BT/CNVI不同的网络接入模式；同时支持丰富的外设接口，适配行业内多种

留言咨询业务咨询

规格参数

CPU	Intel LGA1700第12/13/14代CPU TDP:65W 可选:Intel Core i7/Core i5/Core i3/Pentium/Celeron
芯片组	Intel H610芯片组
内存	2xDDR4 SO-DIMM
内存	DDR4 2666MHZ/2933MH23200Mhz Max:64G
显示控制器	Intel CPU集成显示控制器(依据所配CPU不同)
显示接口	1xHDMI; 1xHDMI(例出可选);1xCOM(可选配1xVGAV1xDP);1xLVDS
声卡	RealtekALC897高清音效芯片
存储	1xM,2 2280插槽(支持SATANVME模式)
存储	2xSATA3.0接口+ 2xSATA电源接口
网络	1xRJ45千兆网口，RTL8111M
WIFI	1xM.2 2230插槽(支持WIFI/BT/CNVI)
音频接口	1 xLine out,1x Micin (3.5mm Audio lack)
	1xF Audio插针(2x5-1 2.54mm规格)
	1x4pin喇叭接囗(3W/4Ω x2)

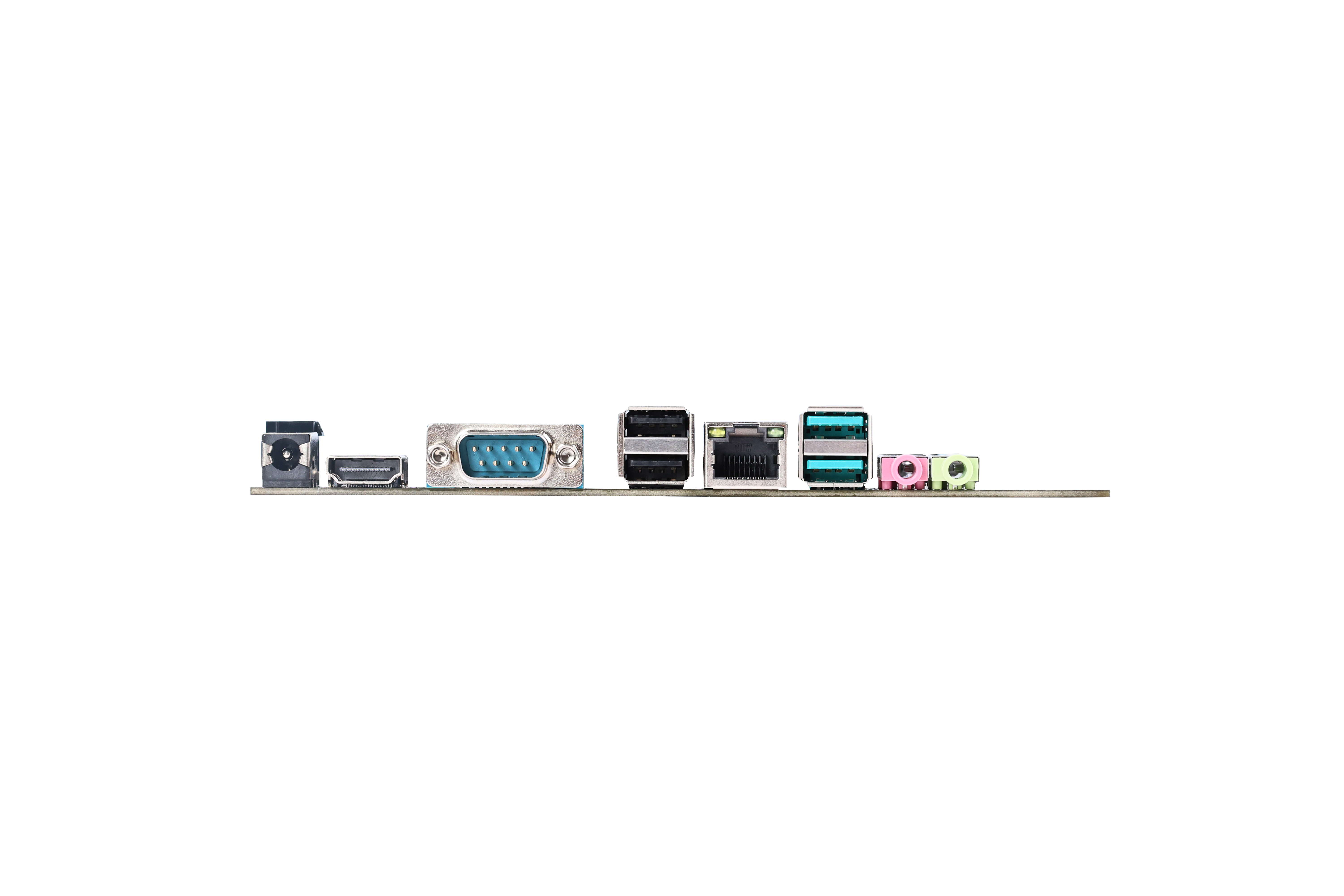

USB接口	IO接口:2xUSB3.2 Gen2;2xUSB2.0
USB接口	板载插针:2组USB2.0插针(可扩展3个USB2.0端口);1组USB3.0插针(可扩展2个US B3.0端口)
LVDS功能	1xLVDS 30PIN插针，1xLCD VOL SEL显示屏电压跳帽(5V/12V)
LVDS功能	1x4PIN MON SWV插针
背光功能	1x8PIN INVERTER接囗(背光+/-)，1xBKL_VOL背光电压跳帽(12V/19V)
功能插针	1xFPANEL面板插针，1x4PIN CPU风扇,1xJBIO5插针
其他	1x4PIN DC插座
电源输入	12-19VDCIN,2.5/5.5 DCjack 供电接口
BIOS支持	128M flash ROM, AMI UEFI BIOS, PC Health, WoL
工作温度	-10-50摄氏度
工作湿度要求	10%6-90%无凝结
存储温度	-20-70摄氏度
非工作湿度要求	5%-95%无凝结
操作系统	Win10/W1 1/ubuntu
PCB尺寸(L*W	Thin Mini-lTx主板规范，170x170 mm
