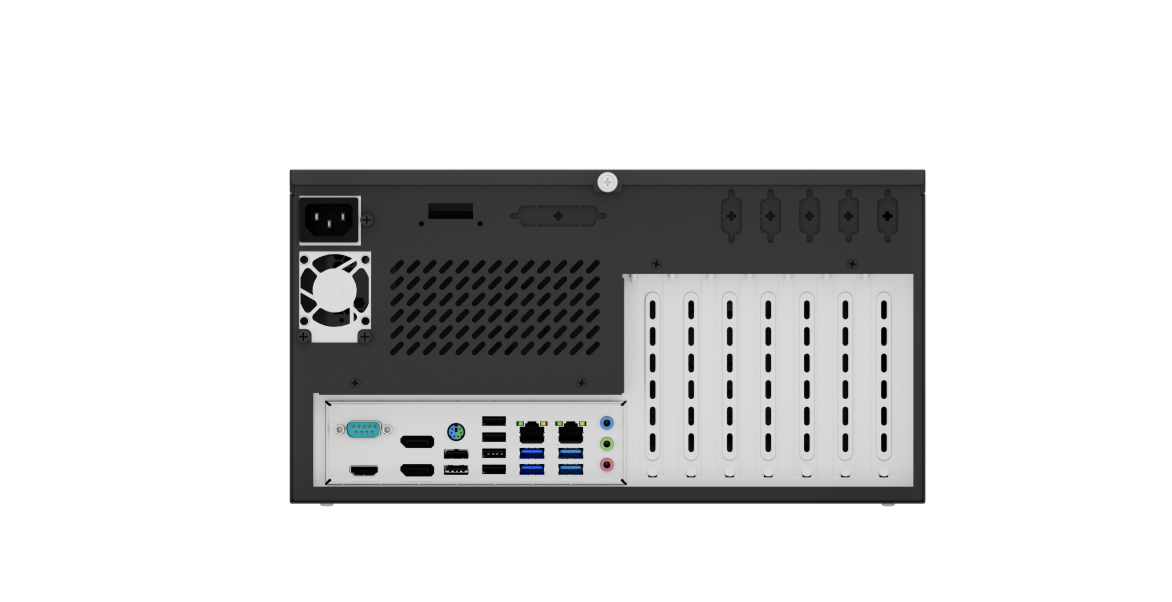

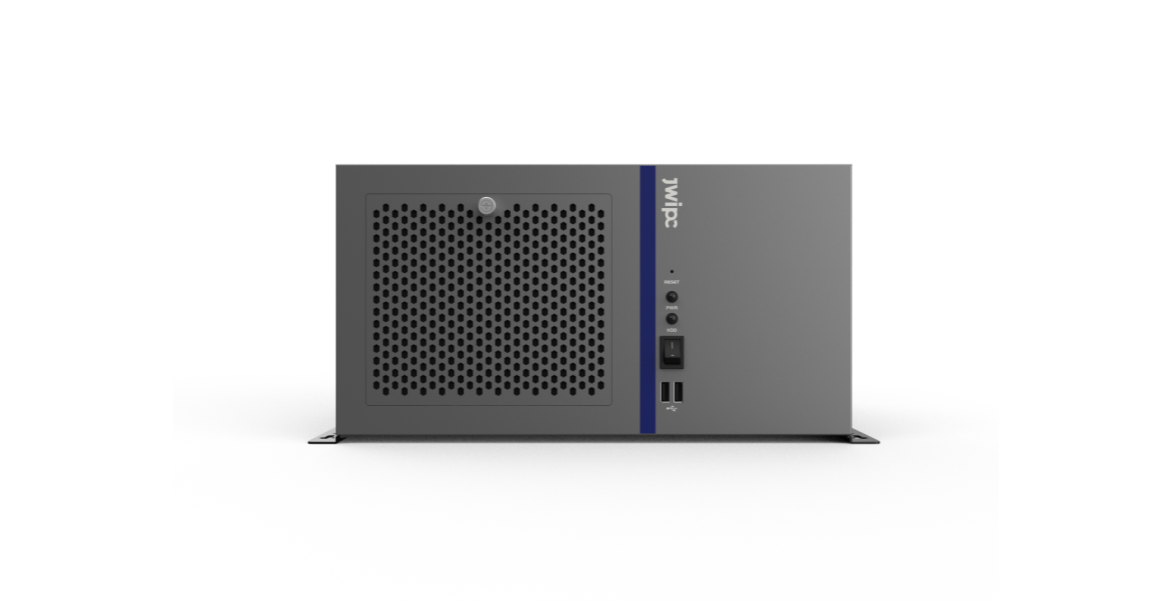

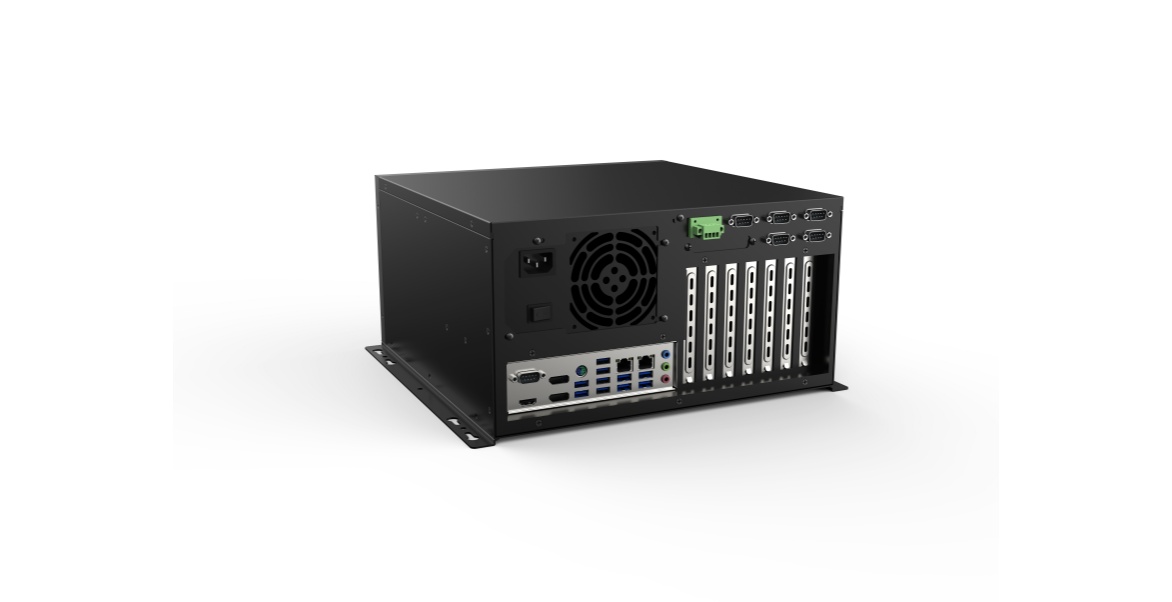

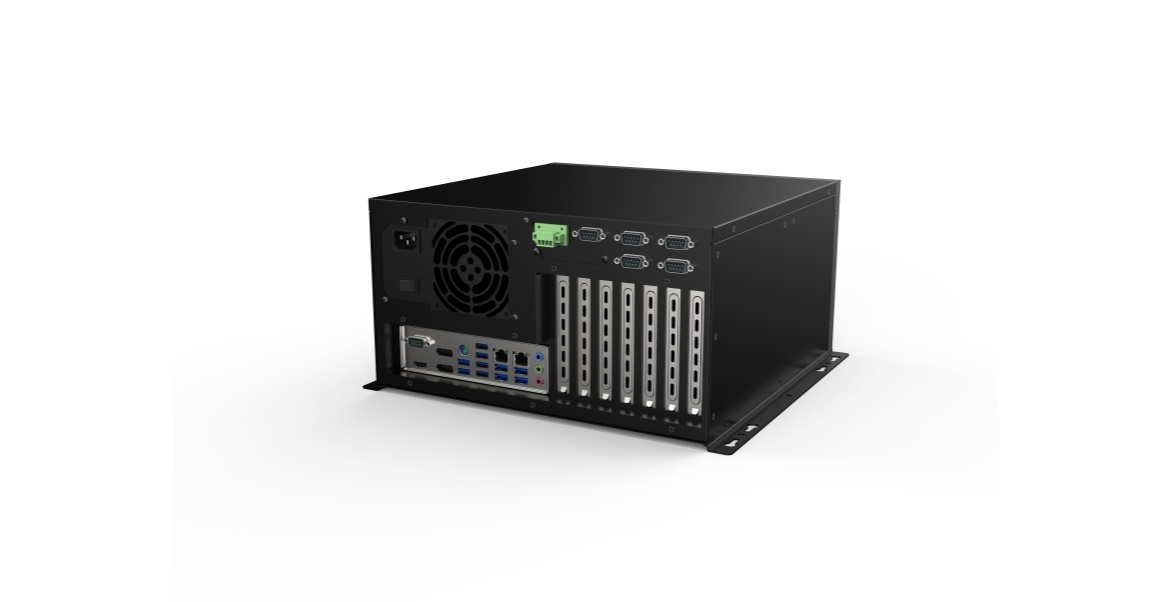

IPC-7710-Q670-6L

7槽壁挂式准系统

IPC-7710-Q670-6L是一款黑色7槽壁挂式工控机，支持Intel Gen12&13&14 CPU，支持7个全高PCI/PCIe扩展，能广泛应用于自助设备、自动化生产及检测、电力、医药等行业。

•: 搭载SIM0-7450-6L主板,采用Intel® Q670芯片组

•: 支持LGA1700封装Gen12&13&14 i9/i7/i5/i3/G CPU

•: 6个LAN/6个USB3.0/2个USB2.0/5个COM

•: 4根DDR4-UDIMM内存插槽,单根48GB,最大支持192GB

•: 1个3.5机械硬盘安装位和1个2.5寸固态硬盘安装位

•: 1个M.2 Key-M 2280支持Nvme SSD,1个M.2 Key-M 2242/2280支持Nvme SSD

•: 提供7个全高PCI/PCIE竖插扩展槽位

•: 显示输出VGA+DP+HDMI,支持三显模式

•: 可选Flex或ATX电源

•: 工规设计可在苛刻环境中如震动、污垢、灰尘、极端温度环境下使用

•: 尺寸:331mm*174mm*331.4mm(W*H*D)

留言咨询业务咨询

规格对比

规格参数

系统	处理器	Intel® 12/13/14th Generation Core i3/i5/i7/i9, Pentium®, Celeron CPU, LGA1700 ，使用i5以上的CPU可支持vPro
	芯片组	Intel® Q670芯片组
	BIOS	AMI UEFI BIOS
	显卡	Intel CPU集成显示控制器(依据所配CPU不同)
	内存	4×288PIN DDR4-UDI MM内存插槽, 单根48GB最大支持192GB依据所配 CPU支持内存规格DDR4-2133/2400/2666/2933/3200
I/O 接口	USB	6个USB3.0，2个USB2.0
	COM	6串口(COM1&2 支持 RS232/485,COM3-6支持RS232)，其中6个需要引出
	LED	POWER LED，HDD LED
扩展	PCIE / PCI	7个全高 PCI/PCIE 扩展槽位，5个PCIE，2个PCI
显示	Interface	三显示输出VGA+DP+HDMI,支持三显模式
存储	Storage Device	4个 SATA3.0支持 SATA Raid 0/1/5/10 1个M.2 Key-M 2280支持nVME x4 SSD ，1个M.2 Key- M 2242/2280支持NVME协议SSD
存储	Drive Bay	可以搭载1个3.5”机械硬盘和1个 2.5" 固态硬盘
音频	Audio Codec	Realtek ALC897
音频	Audio Interface	支持 MIC-In, Speaker-Out, Line-In 三孔音频
以太网	LAN	6个Intel高速以太网口: LAN1: i219LM, LAN2~6: Intel i210AT（可选2网口）
电源	Power Input	搭载Flex电源或ATX电源（可选）
其它	OS Supports	支持Win10 x64，Win11 x64，Linux Ubuntu 22.04
	Watchdog Timer	255级可编程秒/分，支持超时中断或系统复位
	TPM	板载加密芯片 SLB9670 ，支持TPM2.0（ Option默认不带）
	System Fan	1个12025风扇
物理参数	Dimensions	331mm174mm331.4mm(W x H x D)
	Weight	7.5KG
	Mounting	Desk/Rackmount
工作环境	Operating Temp.	0℃～45℃
	Storage Temp.	-40℃～55℃
	Humidity	工作相对湿度20%～80%，非工作相对湿度20%～93%(40℃)
	Shock	工作状态1Grms@5~500Hz , 非工作状态：2Grms@5~500Hz
	Vibration	3向，10G（11ms半正弦波）, 3次/向
