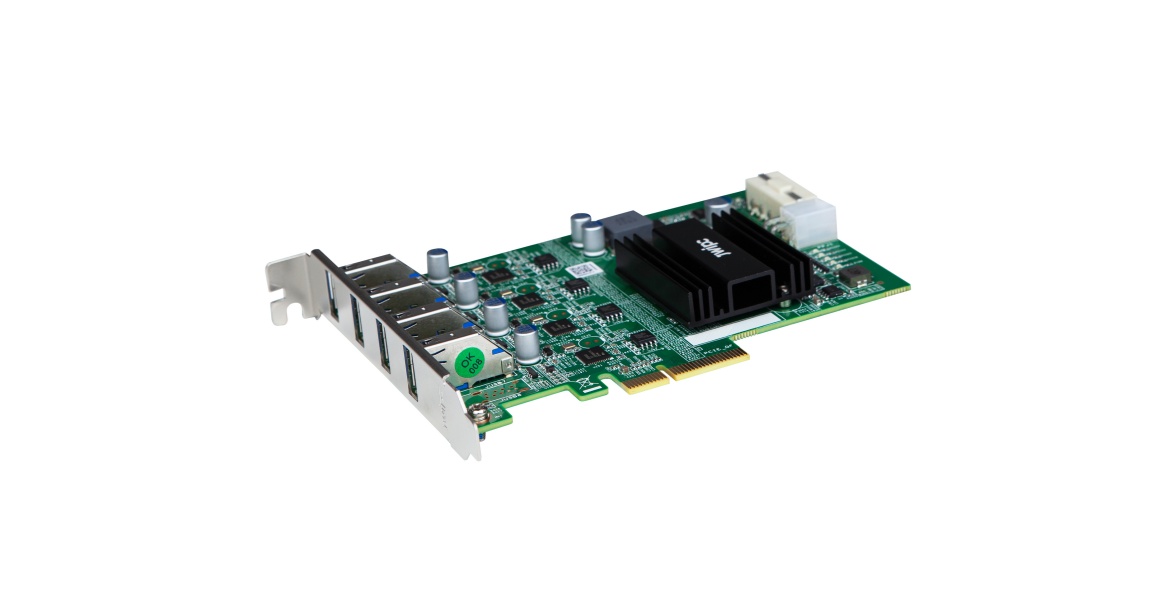

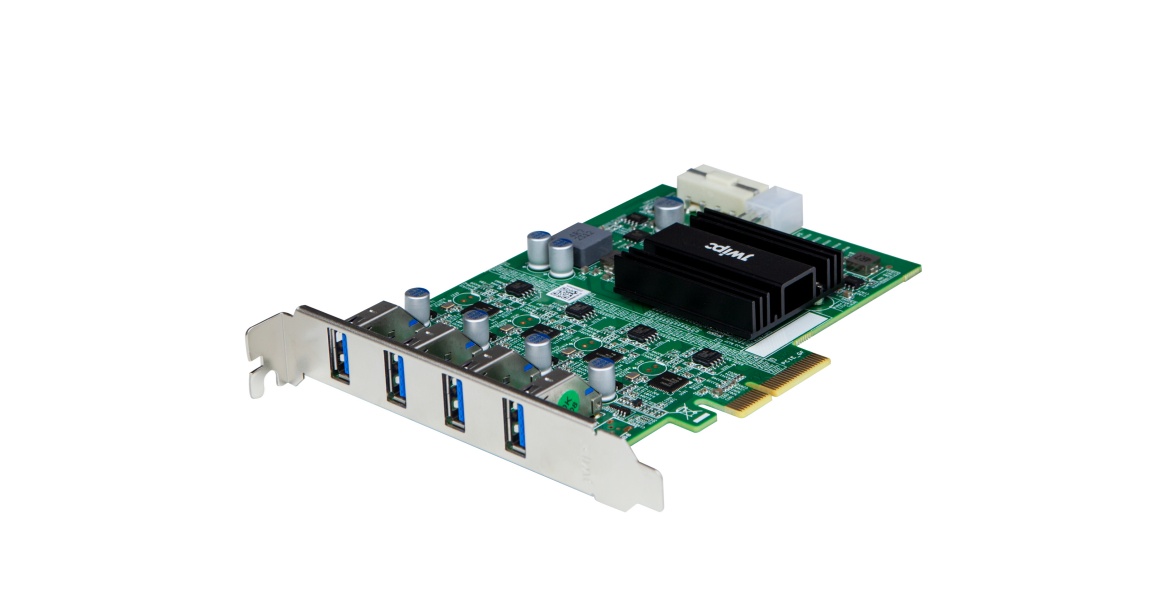

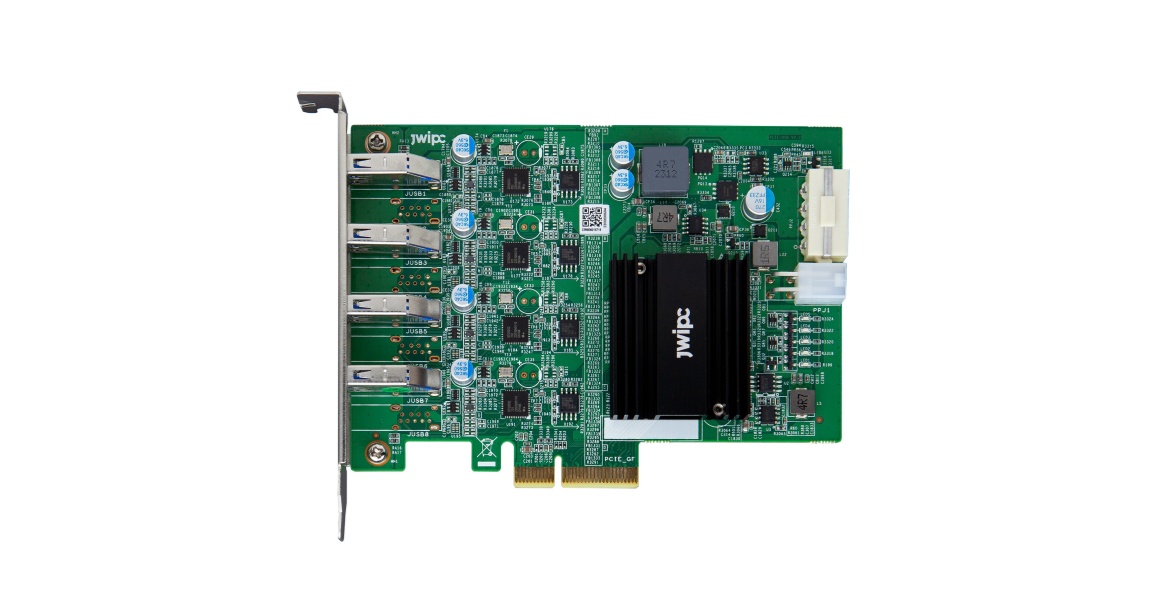

NIC-UPD720-4U
搭载瑞萨UPD720202K8芯片是一款基于PCIe X4 总线的PCIe-USB图像采集卡,可支持 4通道独立 USB3.0接口，可广泛应用于机器视觉相关的工业领域.
- •
- 总线接口：PCI Express x4 Gen2向上兼容至3.0,4.0,5.0 支持X4,X8,X16
- •
- 4个独立的USB 3.0主机控制器（UPD720202K8)
- •

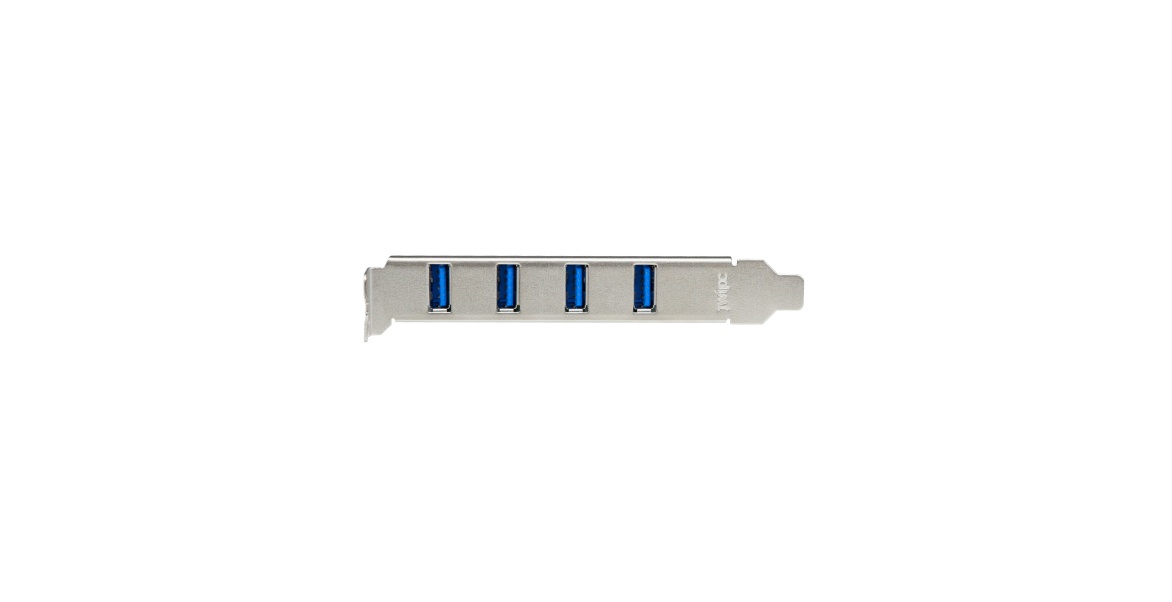

- 支持4个独立的USB3.0接口
- •
- 每个端口提供5V和高达1500mA电流(最大）
- •
- PCIE取电（无AT/ATX供电）时，功率20W（最大）
- •
- AT/ATX电源供电时，功率30W（最大）
- •
- LED 状态指示灯（6个）
- •
- 支持多卡及USB3 Vision® 工业相机 / 摄影机
- •
- 接插件提供锁定孔位，接连更加牢固可靠
- •
- 兼容 Windows® 10 x64，Linux Ubuntu 21.04 及以上操作系统
- •
- 可用于机器视觉系统、工业机器人和医学研究仪器等设备
产品型号 | NIC-UPD720-4U图像采集卡 |
产品类型 | 图像采集卡 |
PCI Express | 4-lane PCI Express Gen 2.1 (5 GT/s) 差分输出峰间电压:+0.8 V to +1.2 V 差分输入峰间电压:+0.175 V to +1.2 V PERST#, WAKE#, SMBus输入电压:-0.75 V to +4.05 V |
USB接口 | USB接口:4个 USB连接器: USB Type-A USB主控制器:符合USB 3.0规范和Intel® xHCI规范, Revision 1.0 数据传输速率:超高速(5.0 Gbps), 高速 (480.0 Mbps),全速(12.0 Mbps), 低速(1.5 Mbps) |
USB电源 | 输出电压 (at PSE):5V ±5% 电流范围:1700 mA ±7% USB 电源管理:电流过载保护、电压过载保护、短路保护 PCIe Slot供电功率（无AT/ATX供电时):Max. 20W USB Power PCIe Slot供电功率（AT/ATX供电):Max. 30W USB Power |
LED指示灯 | 4个USB控制器状态指示灯，绿色常亮：正常；熄灭：异常。 1个采集卡工作状态指示灯：绿色常亮： PCIE GEN2，绿色闪烁：PCIE GEN1;熄灭： 异常。 1 个AT/ATX电源状态指示灯：绿色常亮：正常； 熄灭：上电异常。 |
工作温度 | 0℃ ～ 70℃ |
储存环境大气条件 | 温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa |
工作环境大气条件 | 相对湿度5%～95%,无凝结，大气压85～105kPa |
散热方式 | 被动散热（带散热片）,无风扇散热器 |
操作系统 | Win10 x64，Linux Ubuntu 21.04 及以上 |
认证 | CCC/CE/FCC |
安装方式 | 可安装于 PCI Express x4、 x8 或 x16插槽中 |
尺寸（LxW） | 135mm x100mm |
