SIM7-7260-Z390

Name: SIM7-7260-Z390
Brand: 智微智能

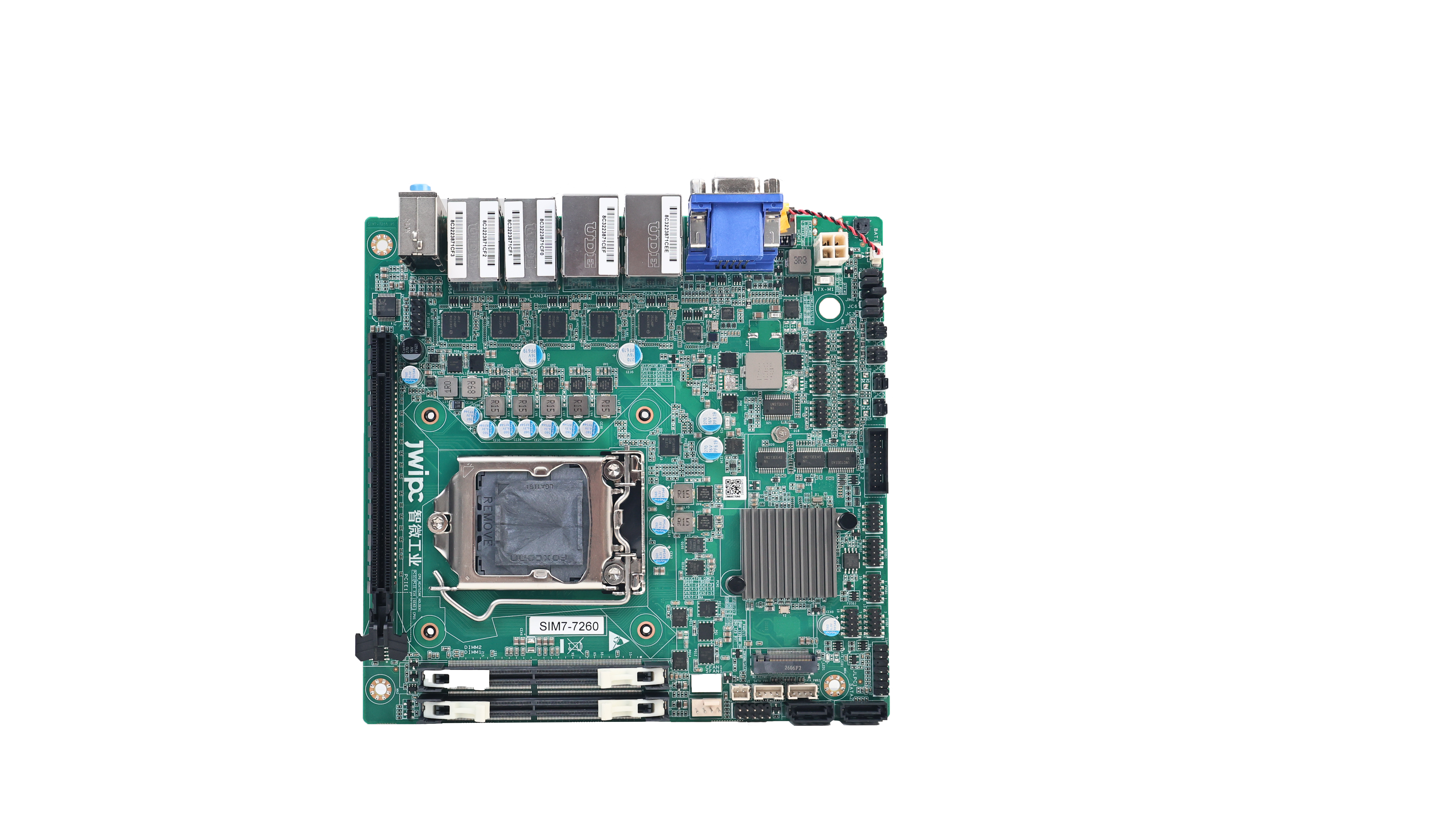

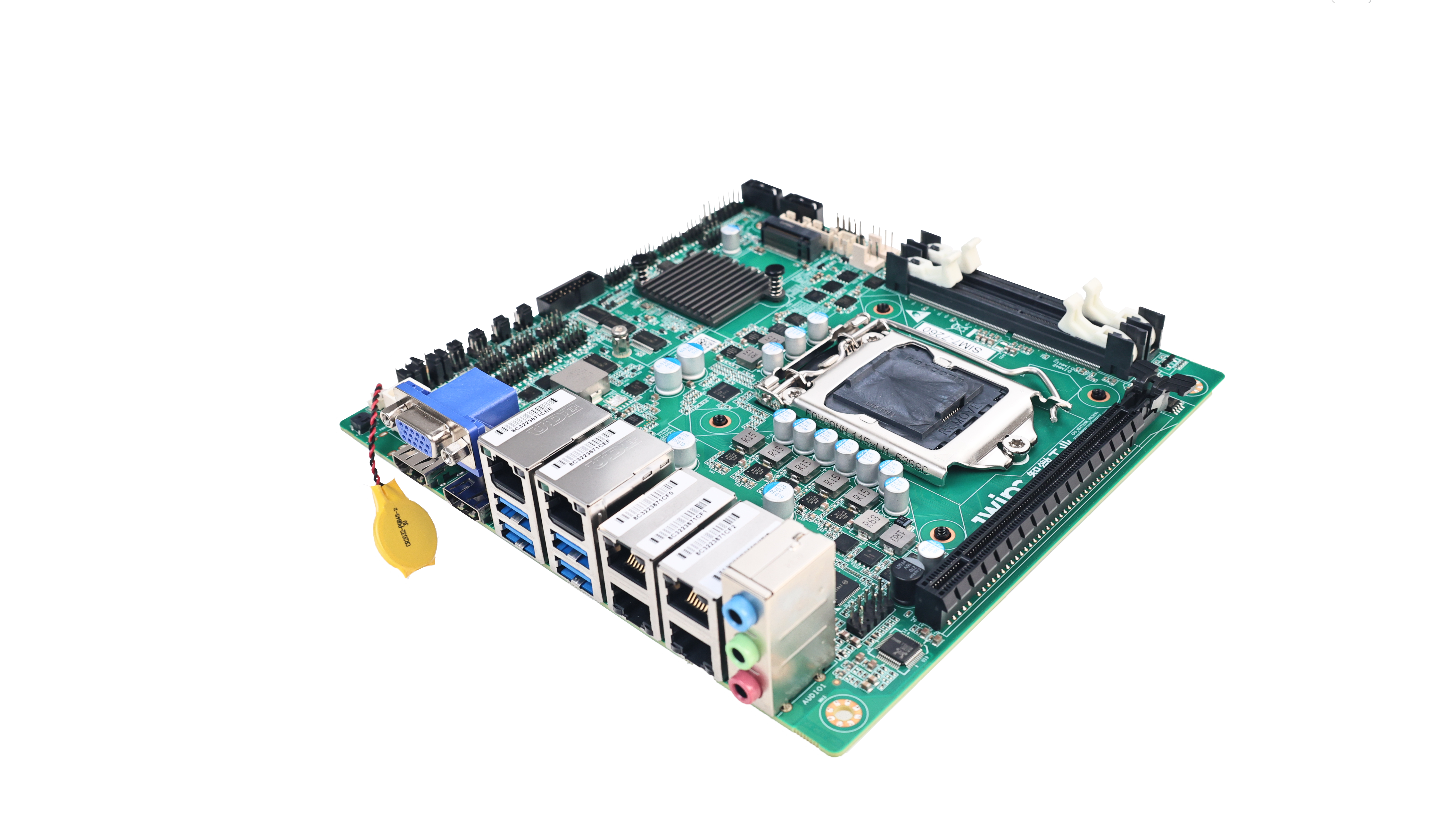

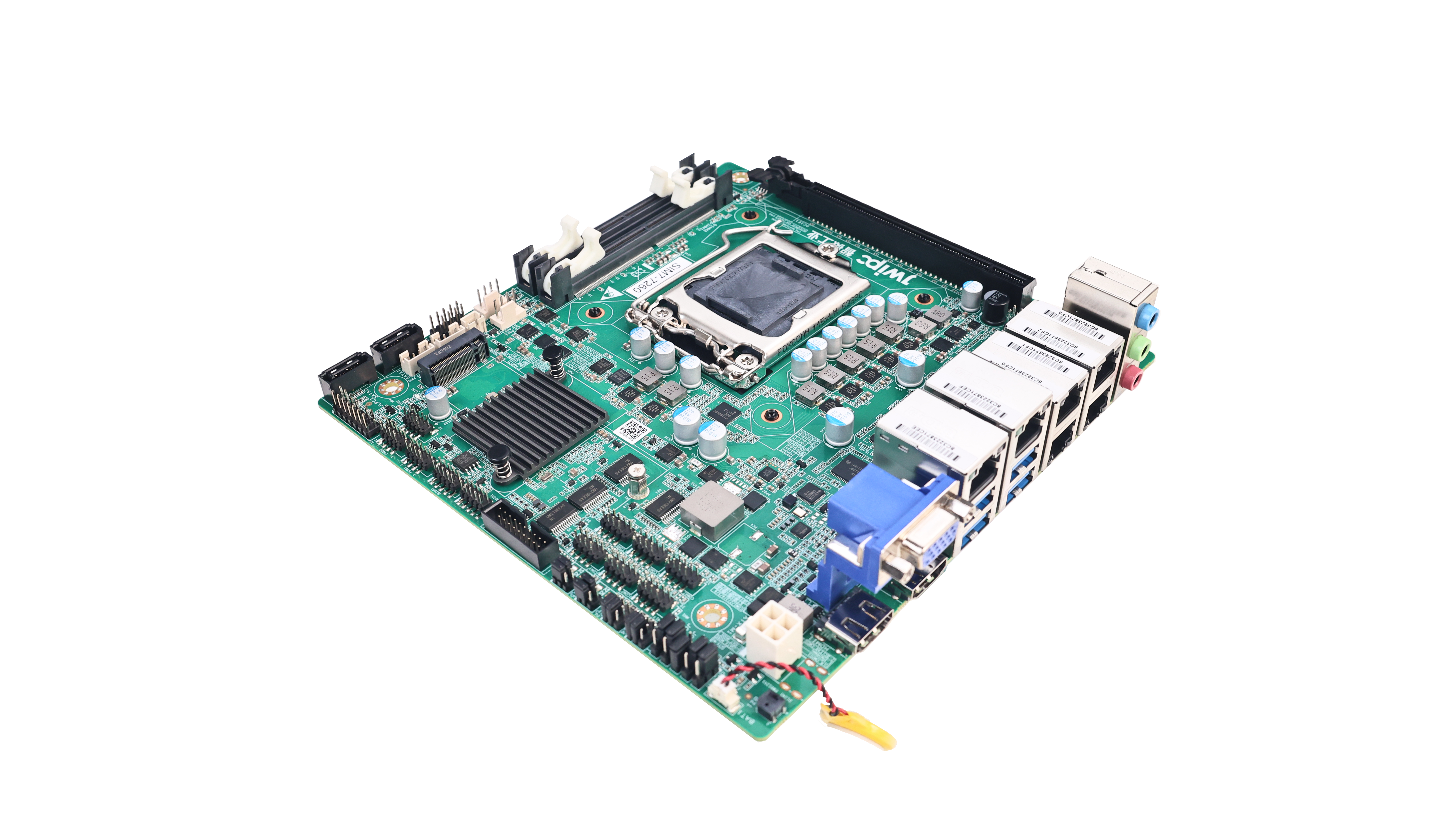

非标Mini‑ITX尺寸工业主板

采用Intel®Z390芯片组，可适配Intel 6/8/9代Core i3/i5/i7/i9,及Pentium, Celeron处理器。可选2/4/6网口，可选4/6COM，可选DC-in/4Pin供电，1PCIE。能广泛应用人工智能深度学习、机器视觉（如自动化检测、图像自动分析处理

•: 支持Intel LGA1151封装的6/8/9代i3/i5/i7/i9 CPU, TDP 65W/95W可选

•: 2条DDR4 SO-DIMM插槽，单根32G，最大支持64GB

•: 原生2Lan/4Lan/6Lan可选，4COM/6COM可选

•: 2种供电方式，DC-in供电/4 Pin供电可选

•: 4个USB3.0接口，2个USB3.0插针，可连接高清视频设备

•: 三显/2SATA/12USB(8个需插针引出)/1PCIe

•: 采用高Tg等级的PCB板材，保障宽温稳定

•: 工业级IO防护器件，阻断ESD和浪涌，保障系统稳定可靠

•: 优化的接口和扩展布局有效规避干涉，方便行业用户扩展

留言咨询业务咨询

规格对比

规格参数

CPU	支持LGA1151封装Gen6&8&9 i3/i5/i7/i9 CPU, TDP 65W/95W (可选)
芯片组	标配Intel® Z390芯片组
内存	2×288Pin DDR4-SODIMM内存插槽, 单根 32GB最大支持 64GB（依据所配 CPU支持内存规格） DDR4-/2400/2666/3200Mhz
显示控制器	Intel CPU集成显示控制器(依据所配CPU不同)
显示接口	三显示输出 2HDMI+VGA, 支持三显模式 HDMI分辨率：38402160@30Hz VGA分辨率：1920x1080@60hz
存储	2个 SATA3.1支持 SATA Raid 0/1 1个 M.2 2242/2280 Key-M SSD插座支持 SATA或NvMe自适应
音频	后 IO 支持 MIC-In, Speaker-Out, Line-In 三孔音频
网络	2Lan/4Lan/6Lan (可选) 配置一：LAN1: i219LM, LAN2: Intel i210AT 配置二：LAN1: i219LM, LAN2~4: Intel i210AT 配置三：LAN1: i219LM, LAN2~6: Intel i210AT
USB	后IO 4个USB3.1 Type A ，1个板内USB3.0插针(可拓展2个接口），3个板内USB2.0插针(可拓展6个接口）
串口	4COM/6COM (可选) COM1-2支持 RS232/485, COM3-6支持RS232
数字I/O	8位数字I/O, 提供电源和地, +5V电平
LPC/eSPI	LPC预留，默认不上件
一键还原按钮	板内内置一键还原插针
TPM	无TPM芯片，BIOS默认启用PTT支持Win11
电源	DC-in 12-24V供电 / 4Pin供电（可选）
扩展总线	1个PCIe3.0 x16
工作温度和湿度要求	0℃～60℃，相对湿度0%～90%,无凝结，气压85~105kPa
非工作温度和湿度要求	-40℃～85℃，相对湿度0%～90%,无凝结，气压85~105kPa
Watch Dog	255级可编程秒/分，支持超时中断或系统复位
BIOS	AMI UEFI BIOS
操作系统	Win7/Win10/Win11/Linux(Ubuntu 22.04)
PCB尺寸（LxW）	183mm X 177mm
