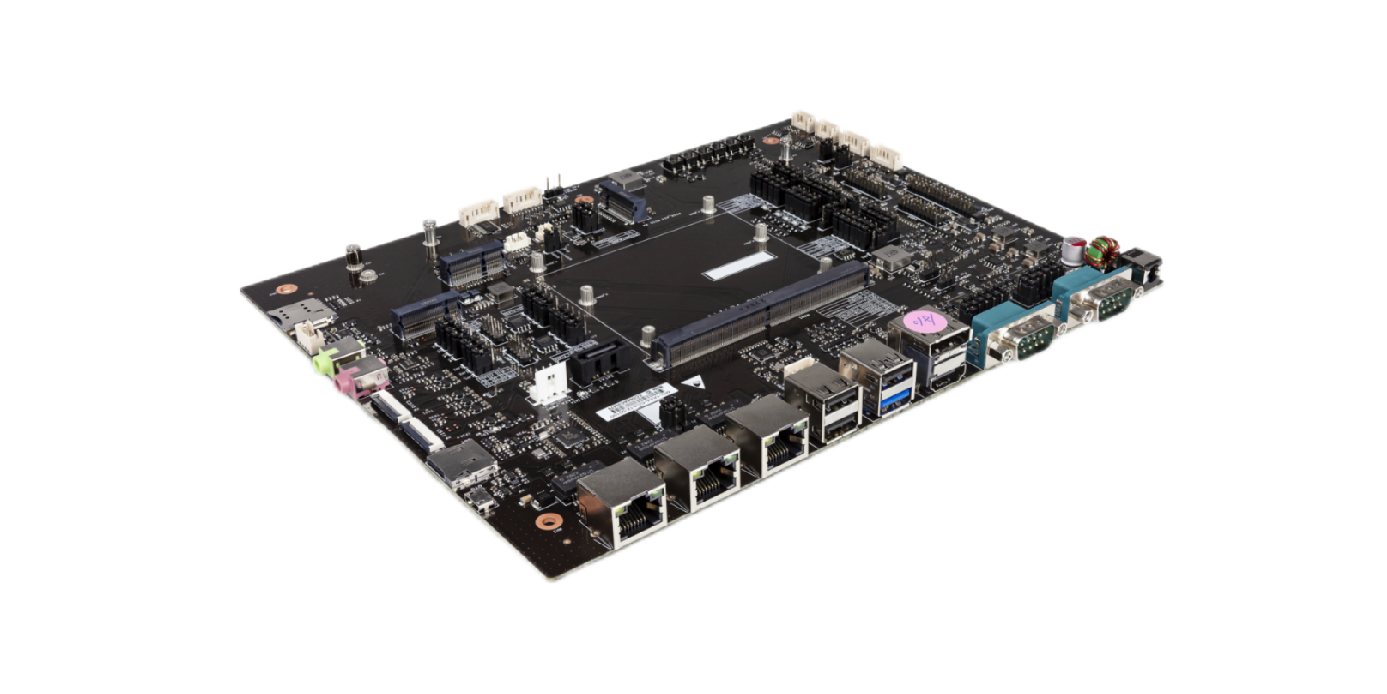

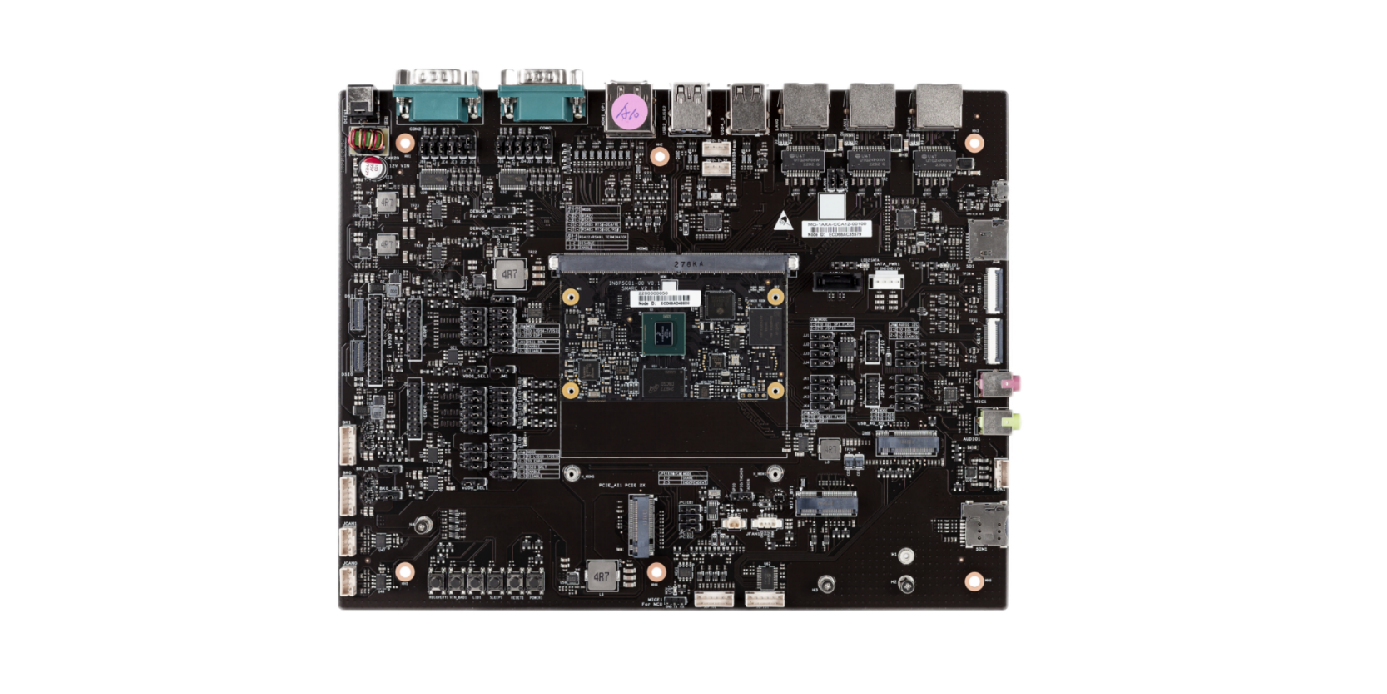

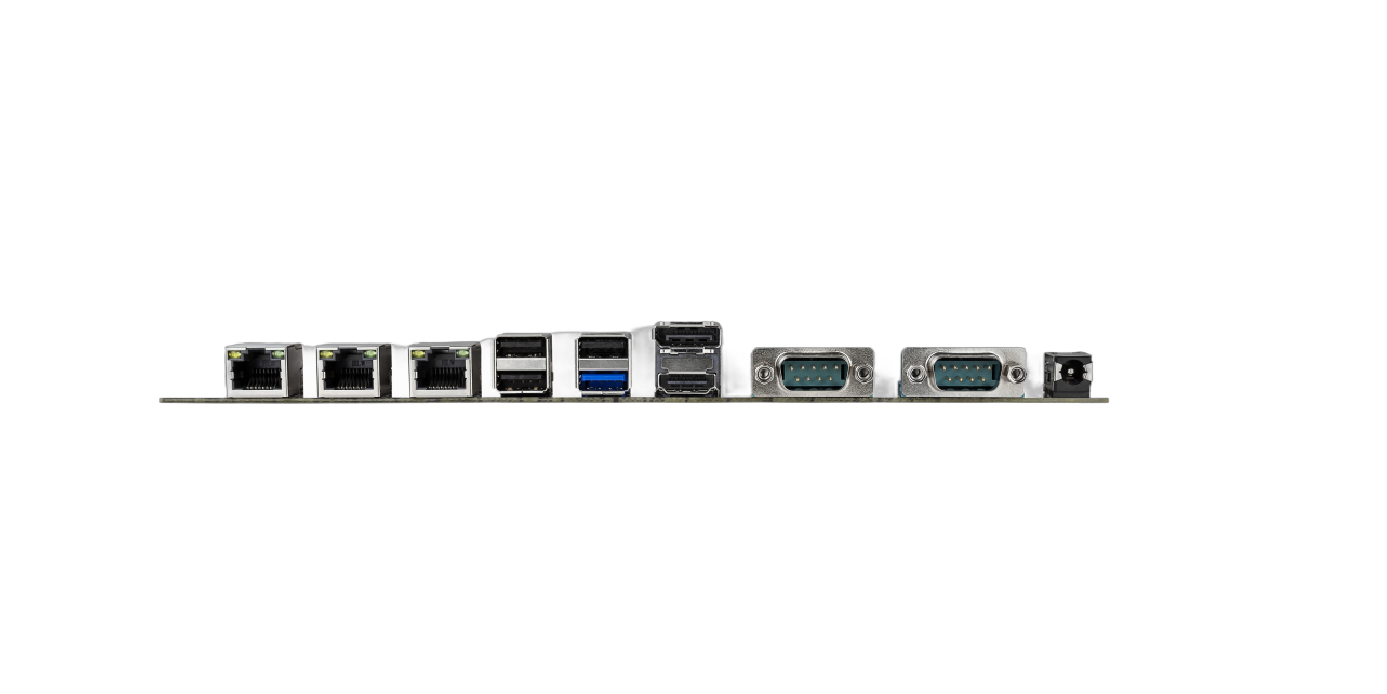

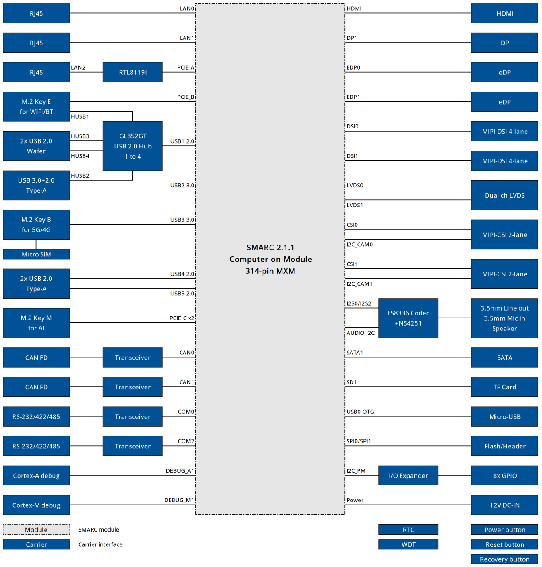

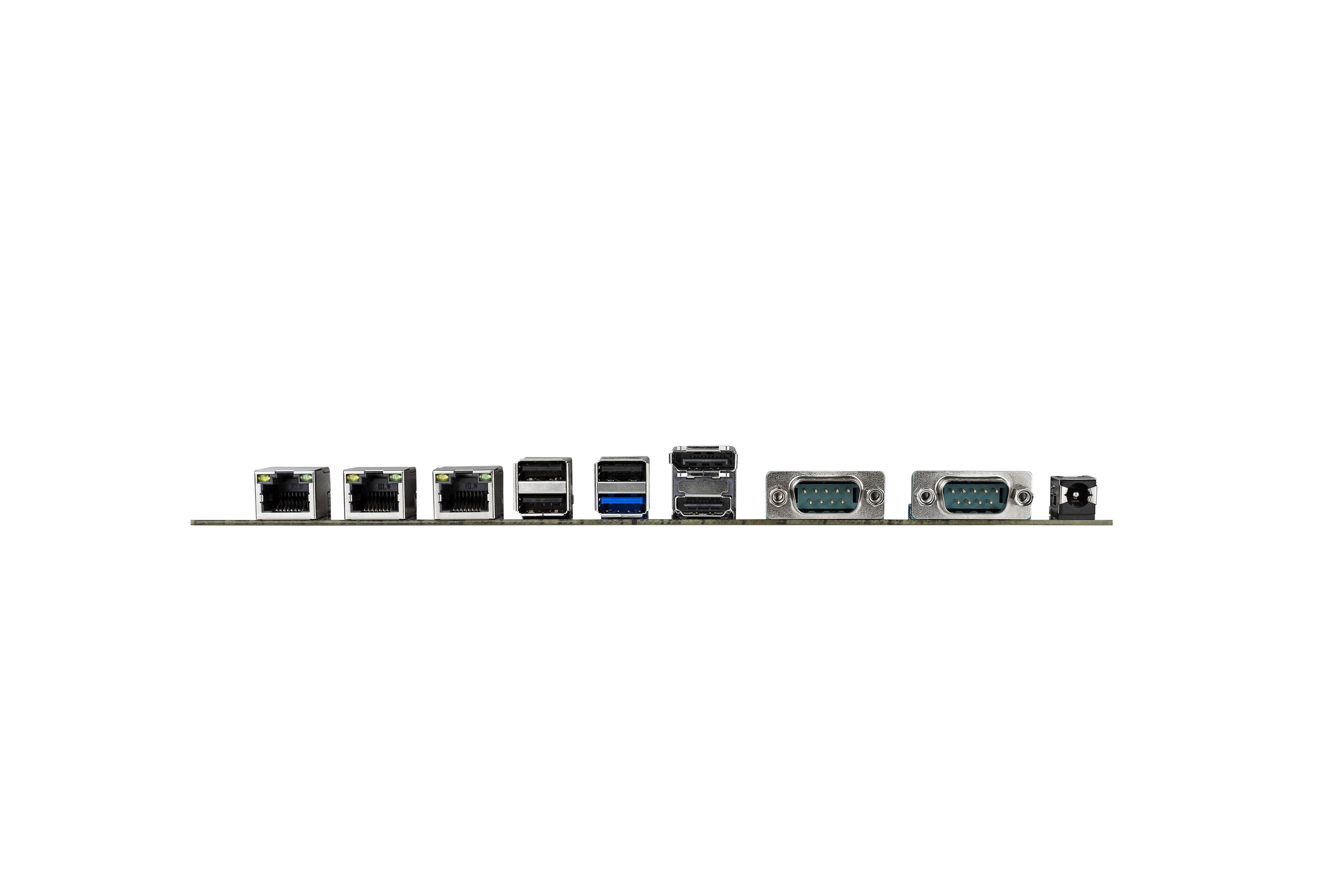

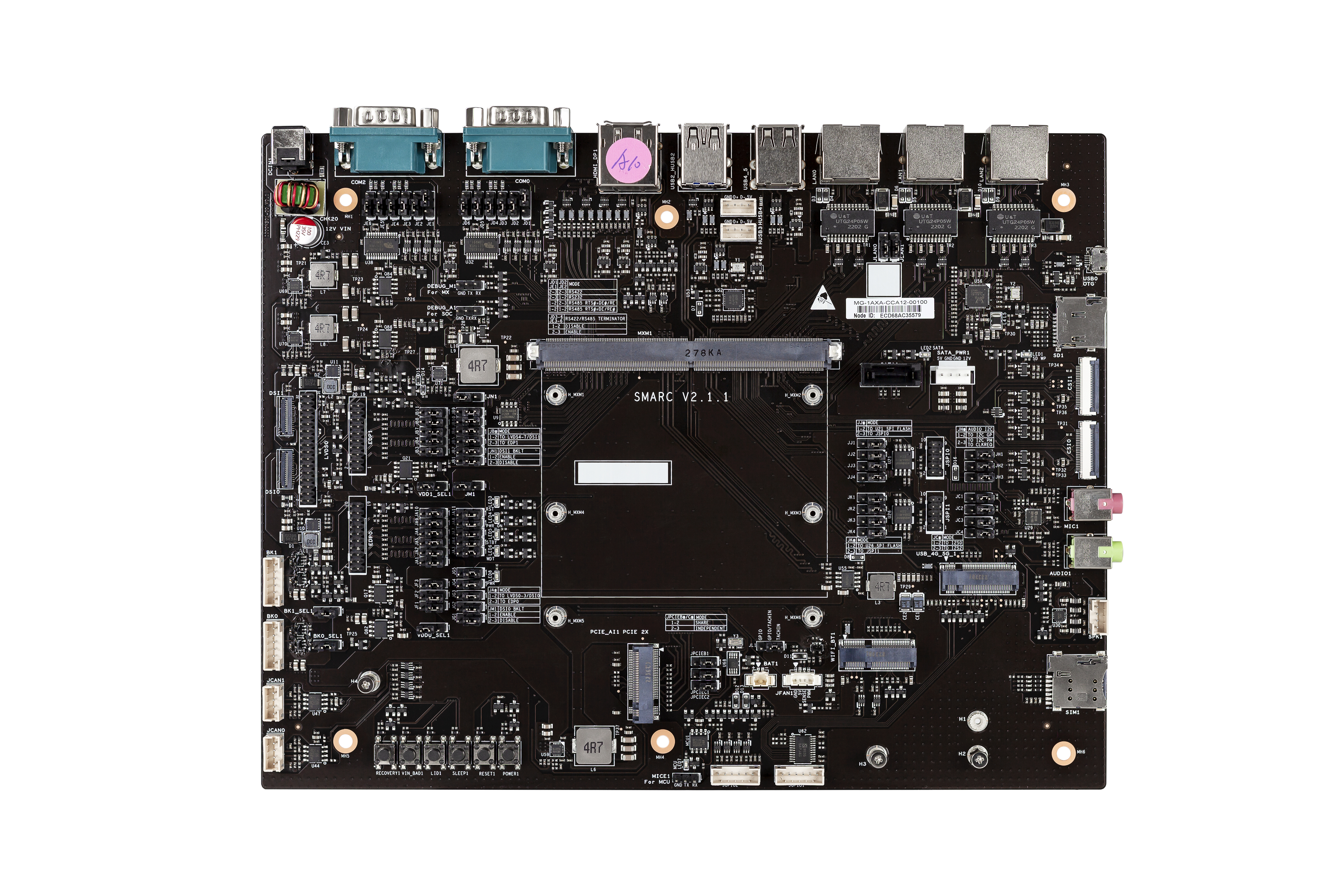

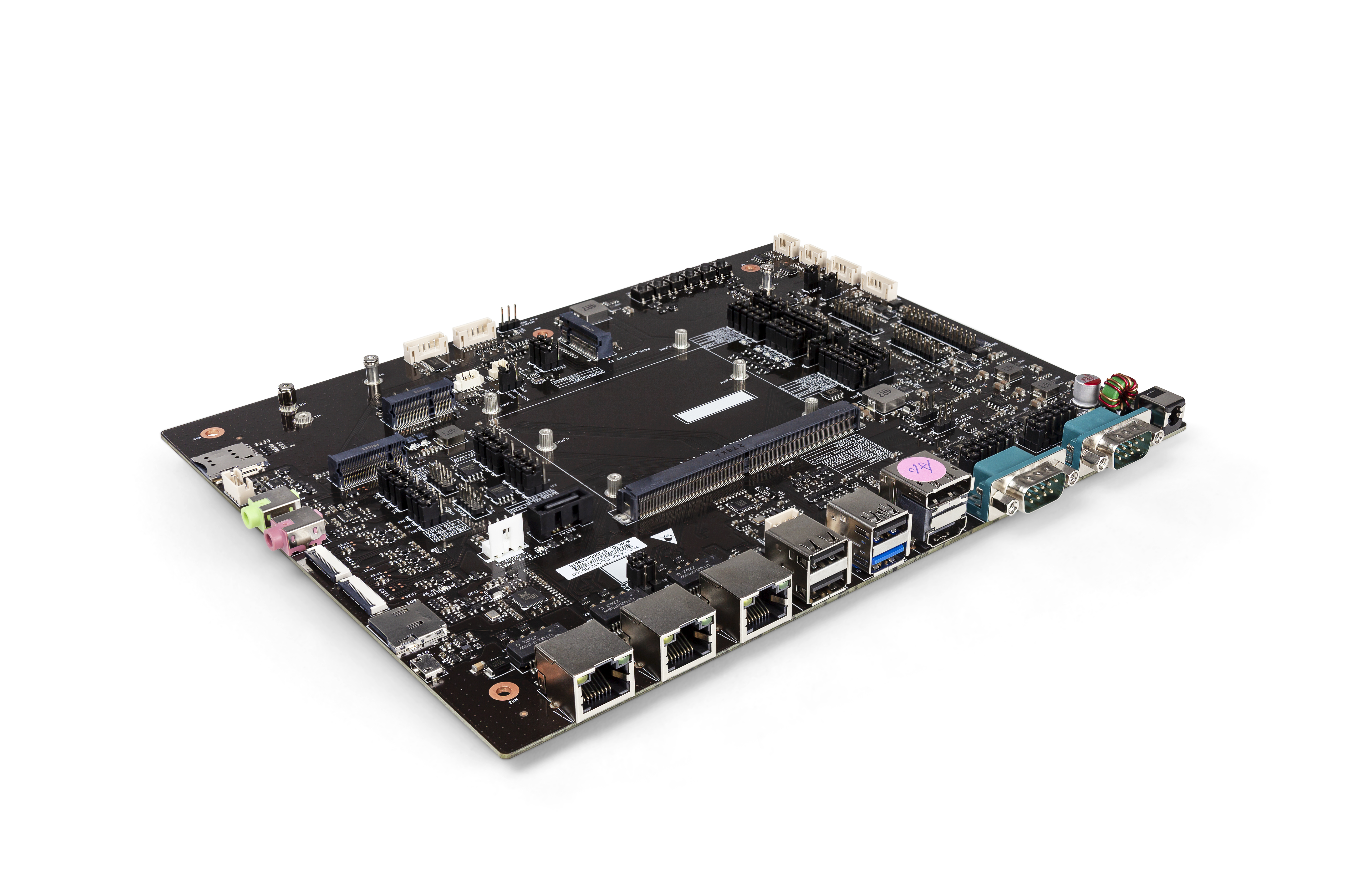

以太网

2x RJ45, 10/100/1000 Mbps, 由核心板搭载 PHY 引出

1x RJ45, 10/100/1000 Mbps, 由底板搭载 RTL8119I 网卡引出

WiFi

1x M.2 Key E, 支持扩展 WiFi/BT 模块 (PCIe x1/USB 2.0)

5G/4G

1x M.2 Key B, 支持扩展 4G/5G 模块 (USB 3.0); 1x Micro SIM卡槽

扩展接口

1x M.2 Key M, 支持扩展 AI 加速卡或 NVMe SSD (PCIe x2)

1x 标准 SATA 3.0 接口, 1x SATA Power (5V/12V, 4Pin-2.5mm)

1x TF卡槽, 支持存储扩展或升级烧录

显示

1x HDMI Type-A, 支持 4K60 输出

1x DP Type-A, 支持 4K60 输出

2x 4-lane eDP (2x10Pin-2.0mm 杜邦插针)

1x 双通道LVDS (2x15Pin-2.0mm 杜邦插针)

2x 4-lane MIPI-DSI (31Pin-0.3mm FPC)

摄像头

2x 2-lane MIPI-CSI (24Pin-0.5mm FPC)

音频

1x 3.5mm Line out

1x 3.5mm Mic in

1x Speaker (2x3W/4Ω, 4Pin-2.0mm)

USB

1x USB 3.0 Type-A

3x USB 2.0 Type-A

2x USB 2.0 (4Pin-2.0mm)

1x Micro USB 支持 OTG 升级烧录

串口

2x 全功能 DB9 RS-232/422/485 带隔离

1x Cortex-A Debug (3Pin-2.54mm)

1x Cortex-M Debug (3Pin-2.54mm)

CAN

2x CAN FD (4Pin-2.0mm)

SPI

2x SPI, 支持板载 SPI Flash 或通过插针引出 (9Pin-2.0mm)

GPIO

4x 3.3V GPIO (6Pin-2.0mm), 4x 1.8V GPIO (6Pin-2.0mm)

扩展功能

支持独立看门狗, 定时开关机, 1x 开机按键, 1x Reset按键, 1x Recovery按键

电源

12V DC-IN (5.5x2.5mm DC Jack 输入)

工作温度/湿度

-40~85℃, 10%~90% RH 无冷凝

储存温度/湿度

-40~85℃, 5%~95% RH 无冷凝

JSOM-SC211-DC01

HDMI DC 模式

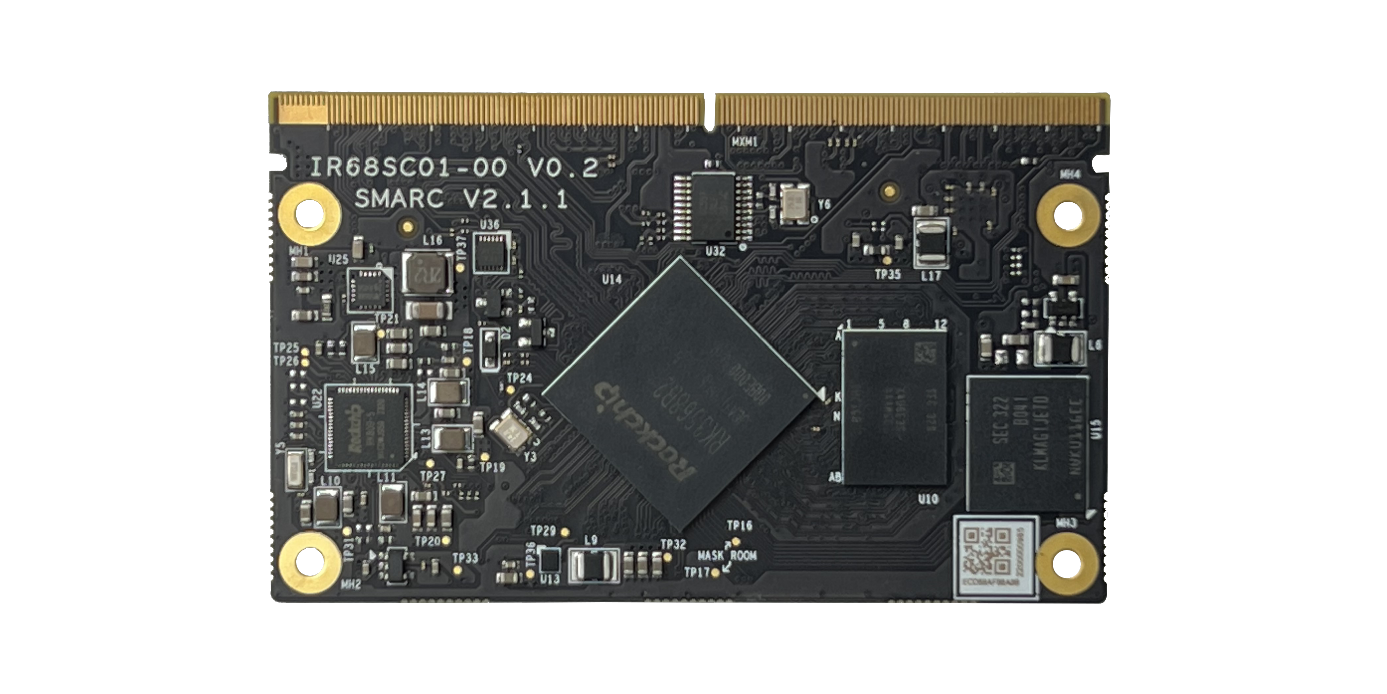

JSOM-N8MC, JSOM-N8PC, JSOM-R68C

JSOM-SC211-AC01

HDMI AC 模式

JSOM-R88C
