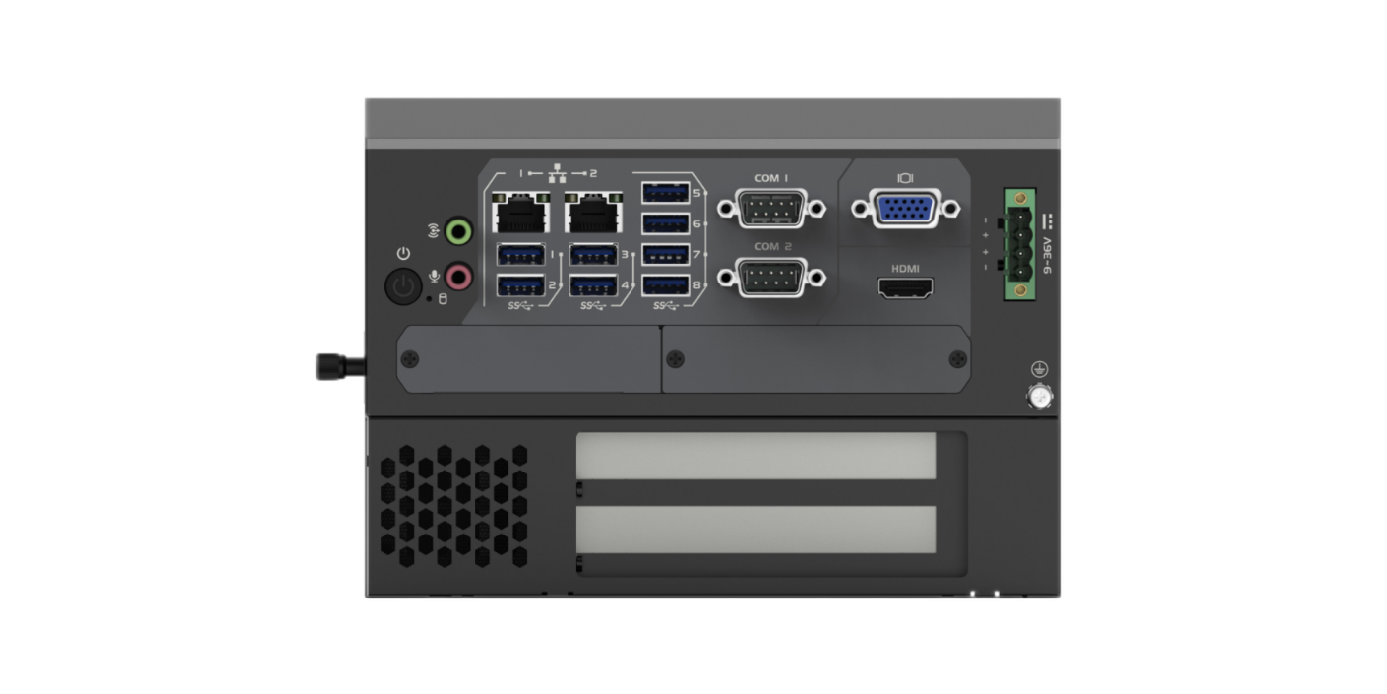

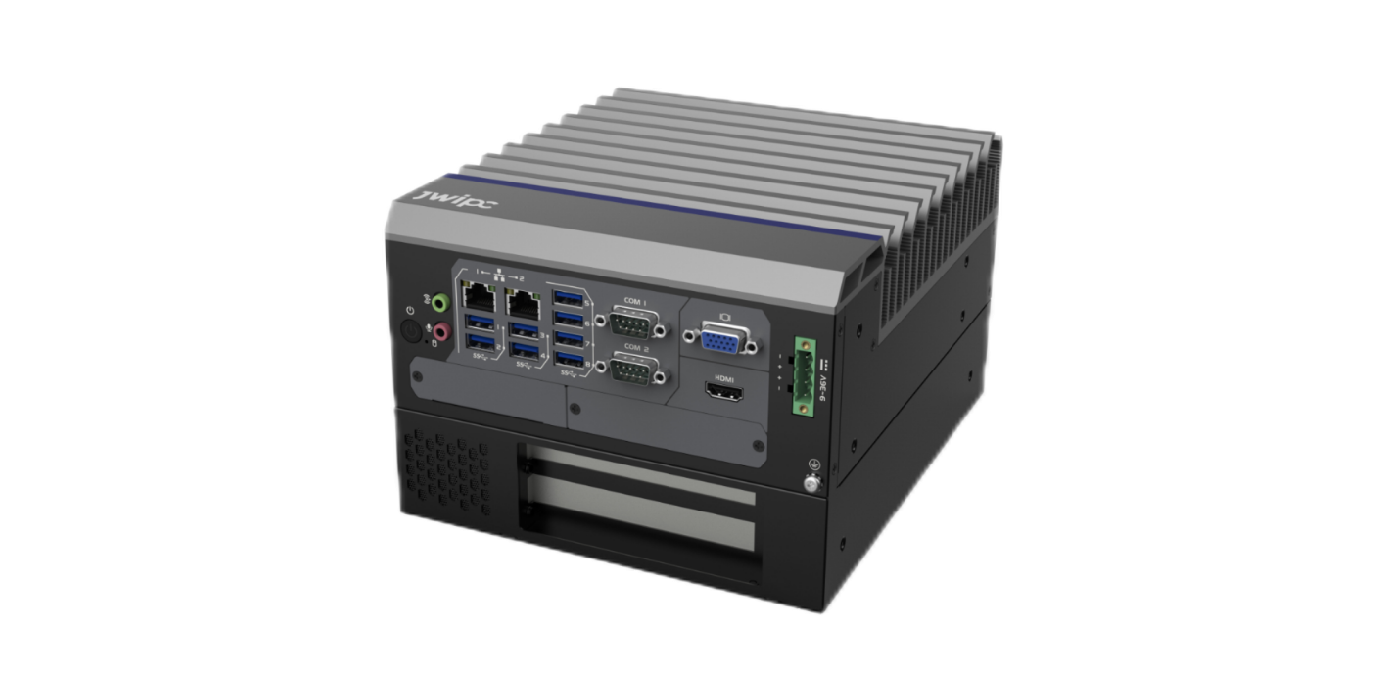

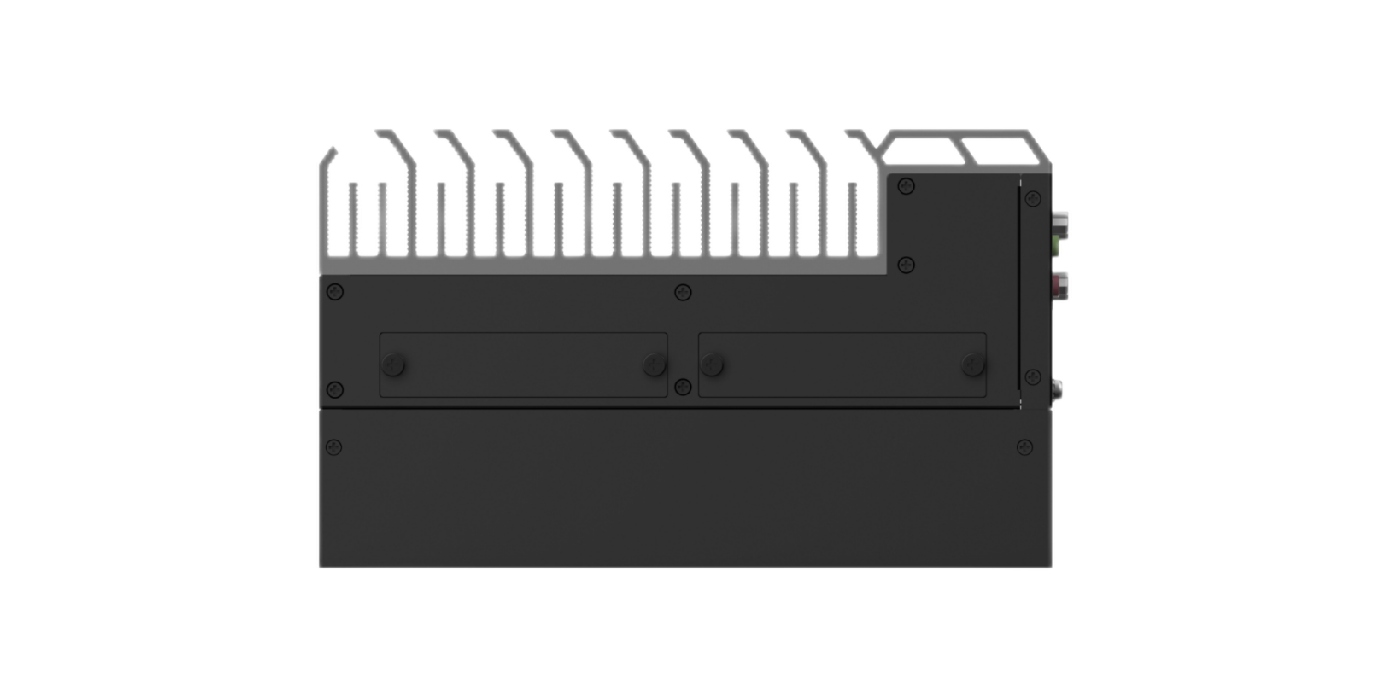

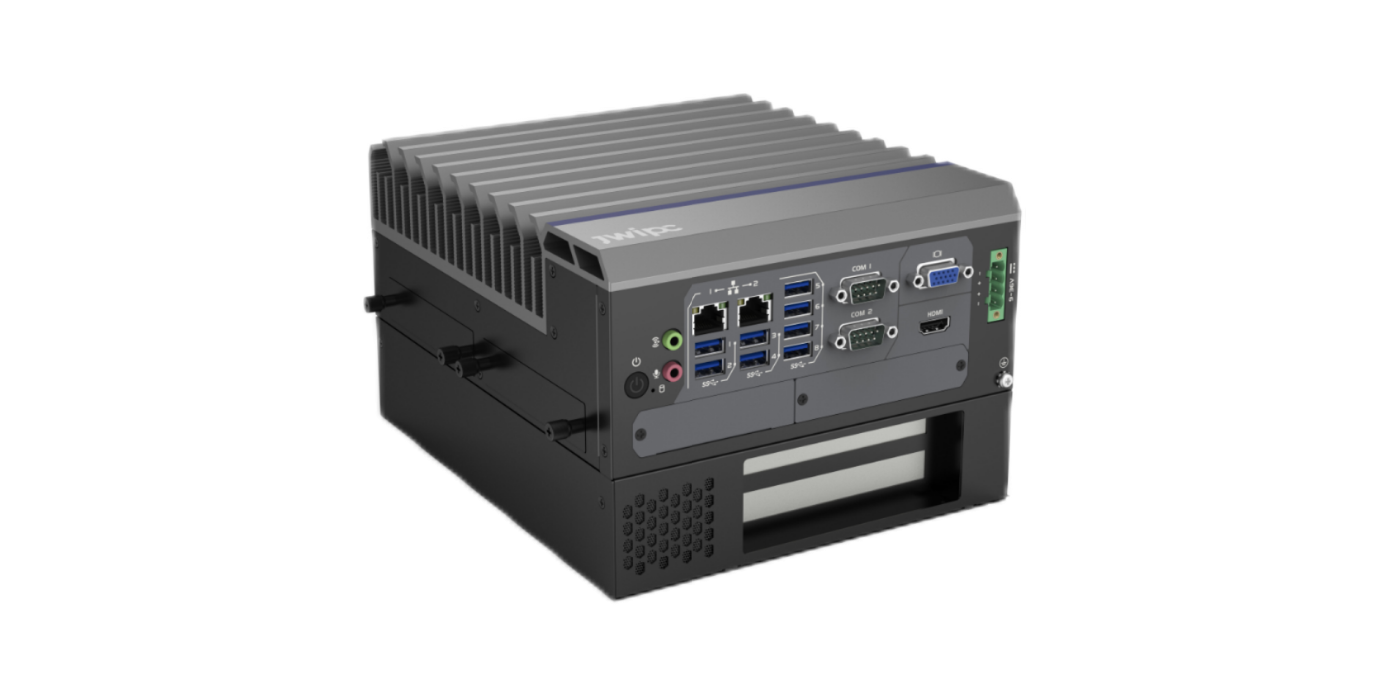

JMC-7112
采用Intel® Q170/H110芯片组,可通过I/O模块和扩展卡灵活扩展不同接口,可广泛应用于工业自动化,数据采集,运动控制,光学检测,物流仓储,智能分拣,智能交通,能源,机器人等行业。
系统 | 处理器 | LGA1151 Gen 6th/7th/8th/9th Core™i3/i5/i7Pentium®/Celeron®Processor |
芯片组 | Q170/H110 | |
BIOS | AMI UEFI BIOS | |
内存 | 2x DDR4 2133/2400 MHz SO-DIMM, up to 32GB | |
操作系统 | 7th Gen. CPU: Windows 10 6th Gen. CPU: Windows 10, Windows 8 .1, Windows 7 Linux OS | |
I/O 接口 | USB | Q170: 8x USB3.0, 2x USB2.0(Internal), 1x USB dongle(Internal) H110: 4x USB3.0, 4x USB2.0, 1x USB2.0(Internal) |
COM | 2x RS232(4线)/422/485 (带隔离),2x RS232/422/485+2x RS-232(可选) | |
LED | 1xPower, 1xHDD | |
扩展 | Mini-PCIe/ PCI/PCIe | Q170: 2x Mini-PCIe (支持SIM卡座,支持4G模块;1个兼容mSATA) H110: 1x Mini-PCIe (支持SIM卡座,支持4G模块), 1x mSATA 扩展层:2PCI/1PCIex16+1PCI/1PCIex16+1PCIex4 (三款扩展板可选) |
显示 | Graphics Processor | Intel®UHD Graphics 530/510 |
Interface | 独立双显,预留板载显示插针可支持HDMI 2nd/DP/DVI 1xVGA, VGA 最大分辨率 1920*1200@60Hz 1xHDMI,HDMI 最大分辨率 4096*2160@24Hz | |
存储 | Storage Device | 2 x 2.5”HDD/SSD(1个可选) ,Q170 支持SATA RAID 0/1, 1 x mSATA |
音频 | Audio IC | Realtek ALC897 |
Audio Interface | 1xMic-in, 1xLine-out | |
以太网 | LAN IC | 1xI219LM, 1x I210AT |
Interface | 2xRJ45 | |
电源 | Power Input | DC IN 9~36V |
Power Interface | 4-Pole Phoenix DC plug in | |
其它 | Watchdog Timer | 1 to 255 sec./min. per step |
TPM | 可选 | |
物理参数 | Dimensions | 230mm(W)×192mm(D)×138mm(H) |
Weight | 4.24KG | |
Mounting | Desk/Wall-mounting | |
工作环境 | Operating Temp. | 65W: -10℃~50℃(带风流), 35W: -10℃~60℃(带风流) |
Storage Temp. | -40~85℃ | |
Humidity | 95%@40℃ 无凝结 | |
Shock | With SSD: 15G, IEC 60068-2-27, half sine, 11ms duration | |
Vibration | With SSD:2Grms, IEC 60068-2-64, random,5~500Hz,1 hr/axis With HDD:1Grms, IEC 60068-2-64, random,5~500Hz,1 hr/axis |
