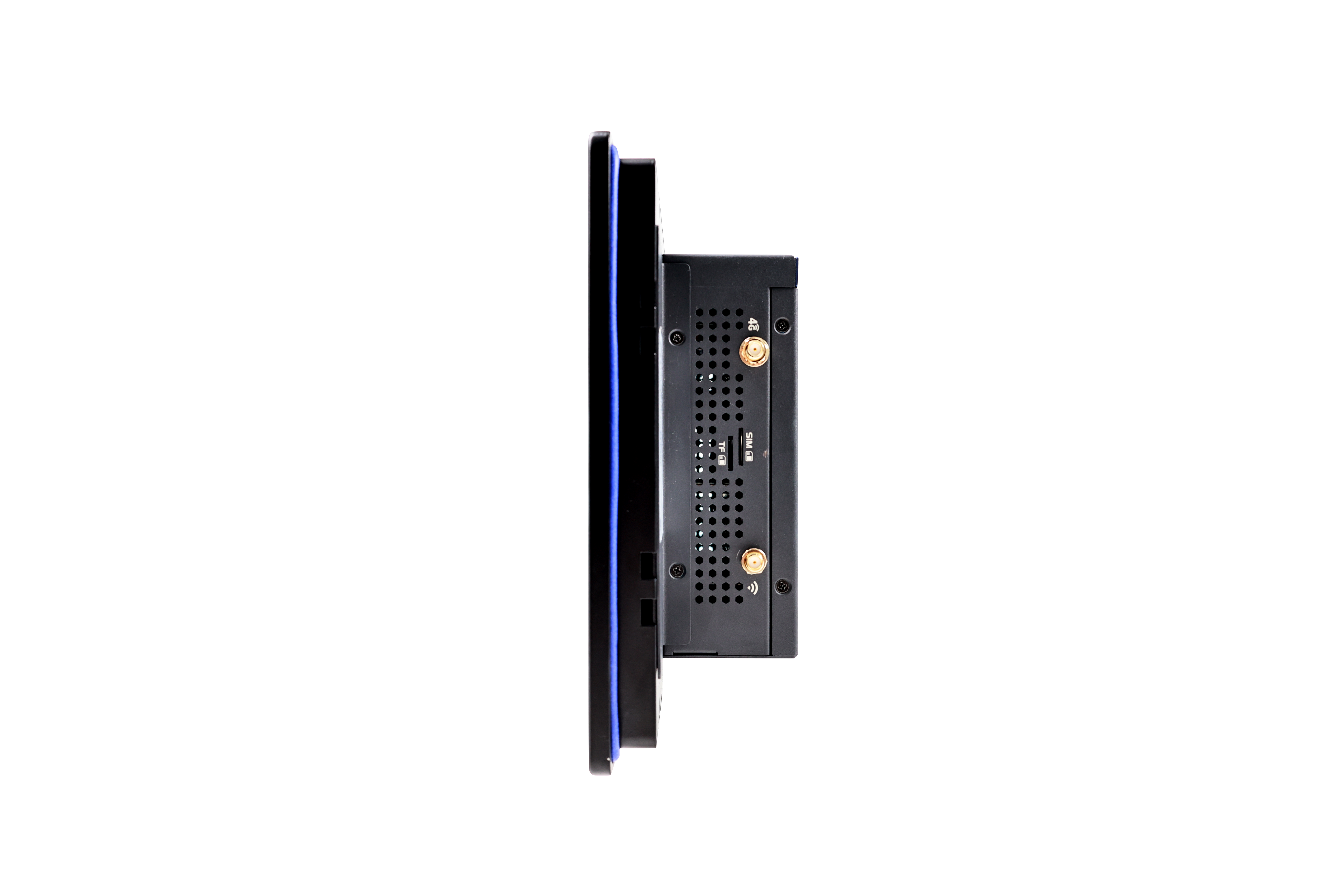

IVS-E68G

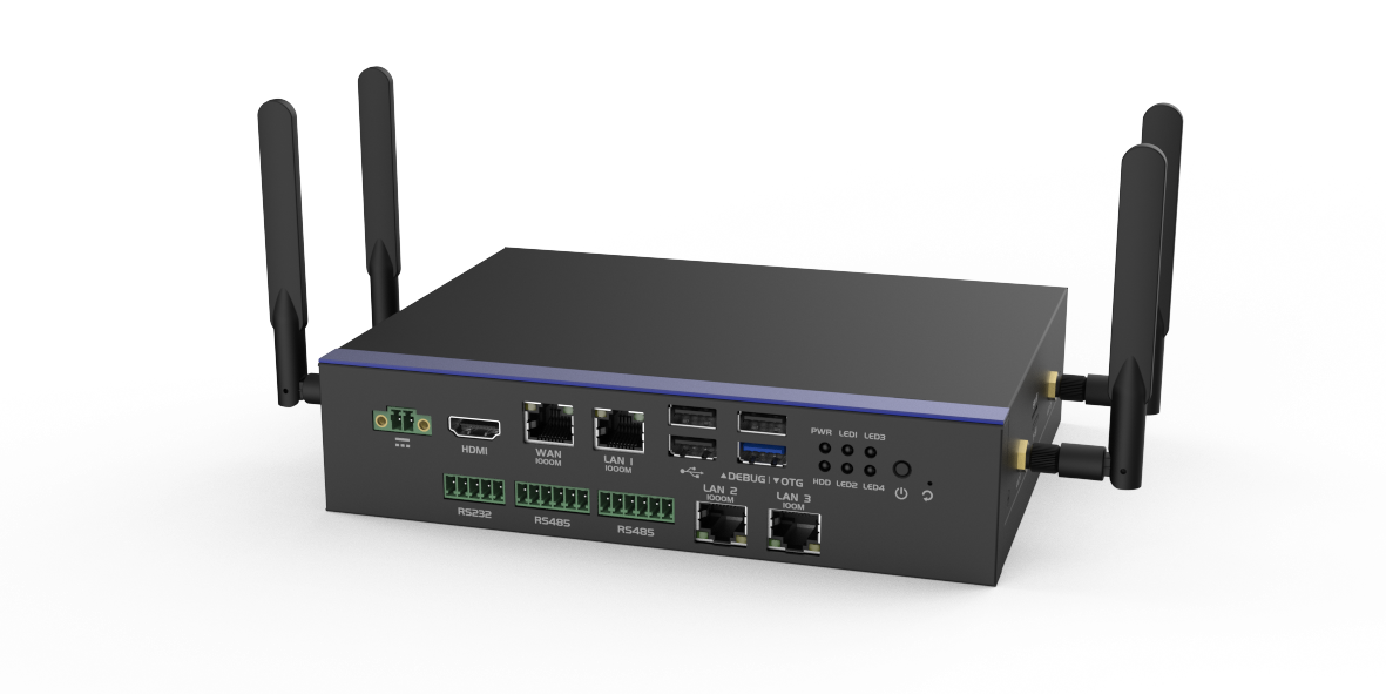

智微智能 IVS-E68G 储能网关基于瑞芯微工规级 RK3568J SoC设计,拥有 4x Arm Cortex-A55内核 + 1 TOPS NPU + Arm Mali-G52 GPU,具有低功耗高性能特点,支持 HDMI显示,拥有 3 x 10/100/1000M + 1 x 10/100M 、4 x USB、8x RS485、2 x RS232
- •
- 高性能处理器:采用Rockchip RK3568J SoC,主频2.0 GHz,包含4核Cortex-A55和1 TOPS NPU,提供强大的计算能力
- •
- 大容量存储与内存:板载4GB LPDDR4X内存,64GB eMMC 5.1存储,同时支持Micro TF卡和M.2 2280 (SATA) SSD扩展,满足复杂应用需求
- •
- 丰富的I/O接口:具备4个USB接口、8个RS485接口、2个RS232接口、8个数字输入(DI)和8个数字输出(DO)接口,满足多种设备连接需求
- •
- 强大的视频处理能力:GPU为Arm Mali-G52-2EE,支持多种视频编解码格式,最高支持4K60Hz视频解码和1080p60Hz视频编码,配备HDMI 2.0和10.1” LVDS显示接口
- •
- 显示与交互
- •

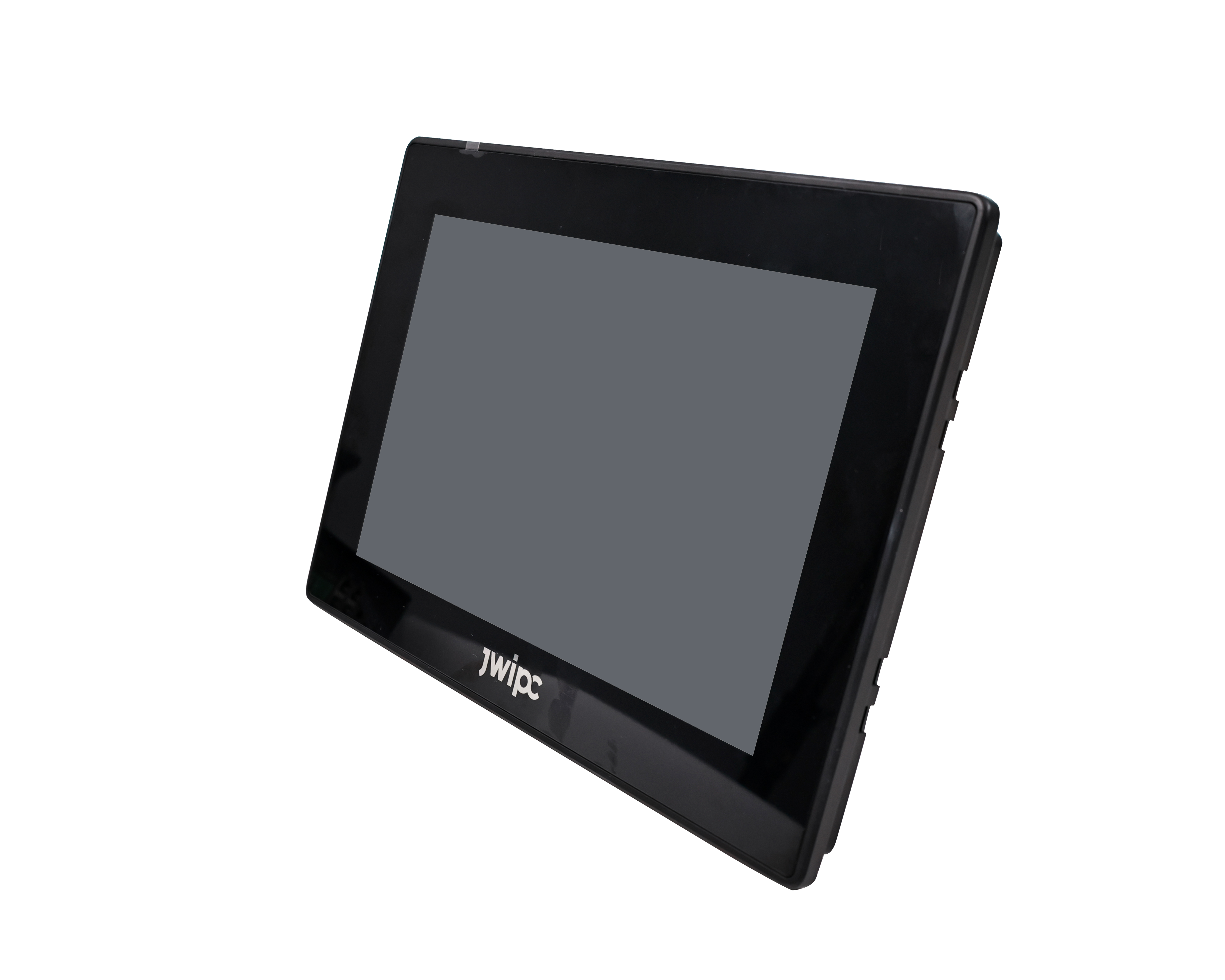

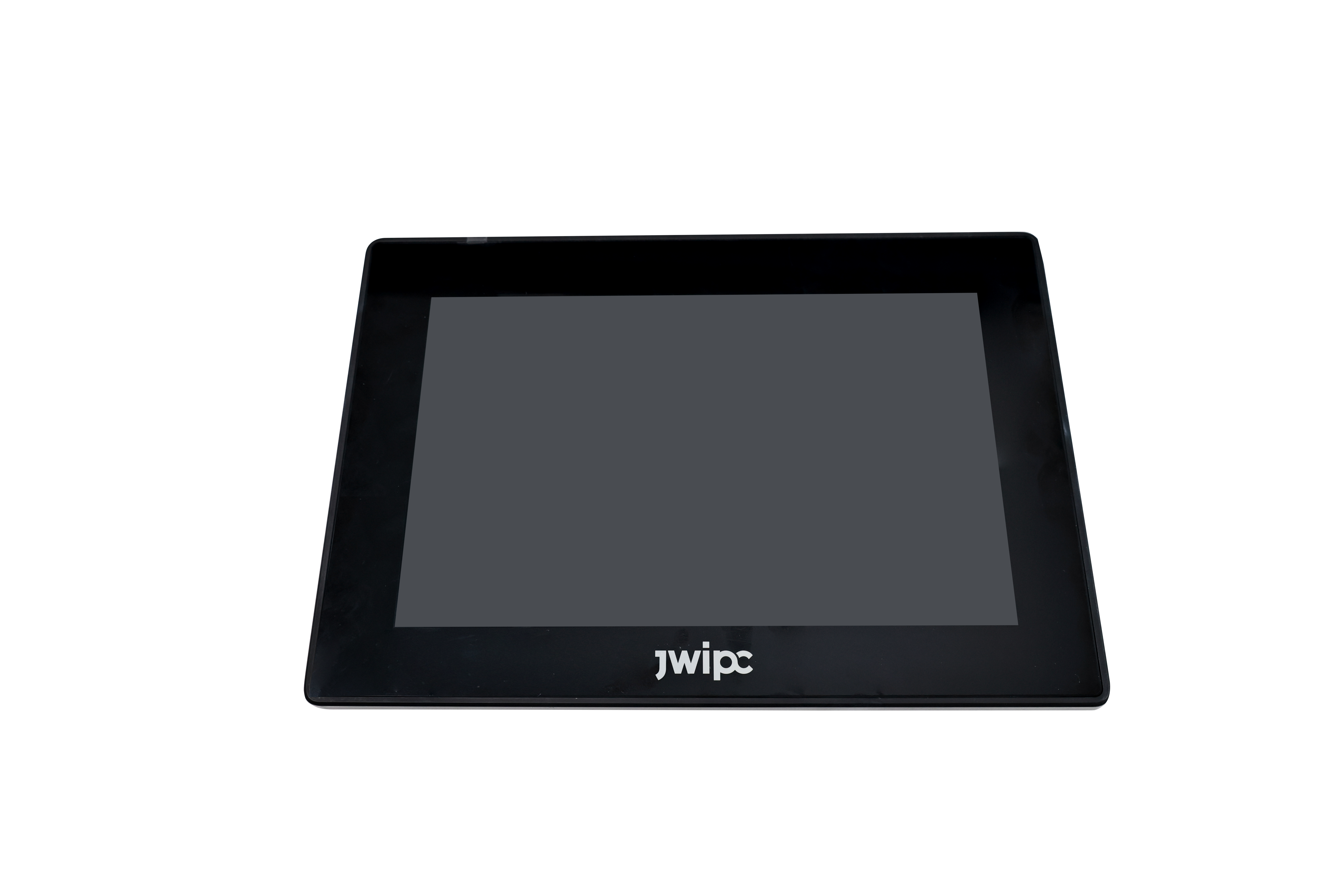

- 高清显示屏:配备10.1英寸LCD背光显示屏,分辨率为1280x800,亮度350 cd/m²,对比度800:1,背光寿命达25,000小时,视角为85°(左、右、上、下),显示效果出色
- •
- 高精度触摸屏:采用10点电容屏,透光率≥85%,寿命达5000万次,操作灵敏且耐用
- •
- 网络与连接
- •
- 高速网络连接:支持3个RJ45以太网接口(10/100/1000 Mbps)和1个RJ45以太网接口(10/100 Mbps),配备板载AW-CM358 WiFi模块,支持4G/5G扩展(MiniPCIe接口),满足多种网络需求
- •
- 数字隔离接口:RS232、RS485和CAN接口均采用数字隔离,确保信号传输稳定,抗干扰能力强
- •
- 系统与环境适应性'
- •
- 稳定的操作系统:支持Debian 11和Ubuntu 20.04操作系统,兼容性强,适合多种应用场景
- •
- 宽温工作范围:工作温度范围为-20~70℃,存储温度范围为-40~85℃,相对湿度10%~90%,适应多种恶劣环境
- •
- 其他特性
- •
- 掉电保护功能:可检测电源掉电信息,掉电后可维持5秒网络/4G或WiFi在线,确保数据安全
- •
- 紧凑的尺寸设计:尺寸为275 mm x 194 mm x 68 mm,便于安装和部署
- •
- 灵活的配置选项:提供多种型号,用户可根据需求选择不同内存、存储和工作温度范围的产品
系统 | 处理器 | Rockchip RK3568J,ARM® 4核 64位处理器 |
CPU | 四核 ARM Cortex-A55,最大主频 2.0GHz | |
NPU | 1 TOPS Neural Network performance | |
内存 | 板载2/4GB LPDDR4X | |
存储 | 板载16/32/64GB eMMC 5.1 for OS 1x Micro TF slot 1x M.2 2280 (SATA)for SSD | |
视频 | GPU | Arm Mali-G52-2EE, 支持 OpenGL ES1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.1 |
硬件编解码 | H.265,H.264, VP9视频解码,最高4K60Hz; H.264,H265视频编码,最高1080p60Hz | |
显示接口 | 1x HDMI 2.0,1x 10.1” LVDS | |
LCD显示屏 | 比例 | 8:5 |
分辨率 | 1280 x 800 | |
亮度 | 350 cd /m2 | |
对比度 | 800 | |
背光寿命 | 25,000小时 | |
视角 | 85 (左), 85 (右), 85 (上), 85 (下) | |
触摸屏 | 类型 | 10点电容屏 |
透光率 | ≥85% | |
寿命 | 5000万次 | |
网络 | 以太网 | 3x RJ45,10/100/1000 Mbps,1x RJ45,10/100Mbps |
Wifi | 板载AW-CM358 | |
4G/5G | 1x MiniPCIe for 4G | |

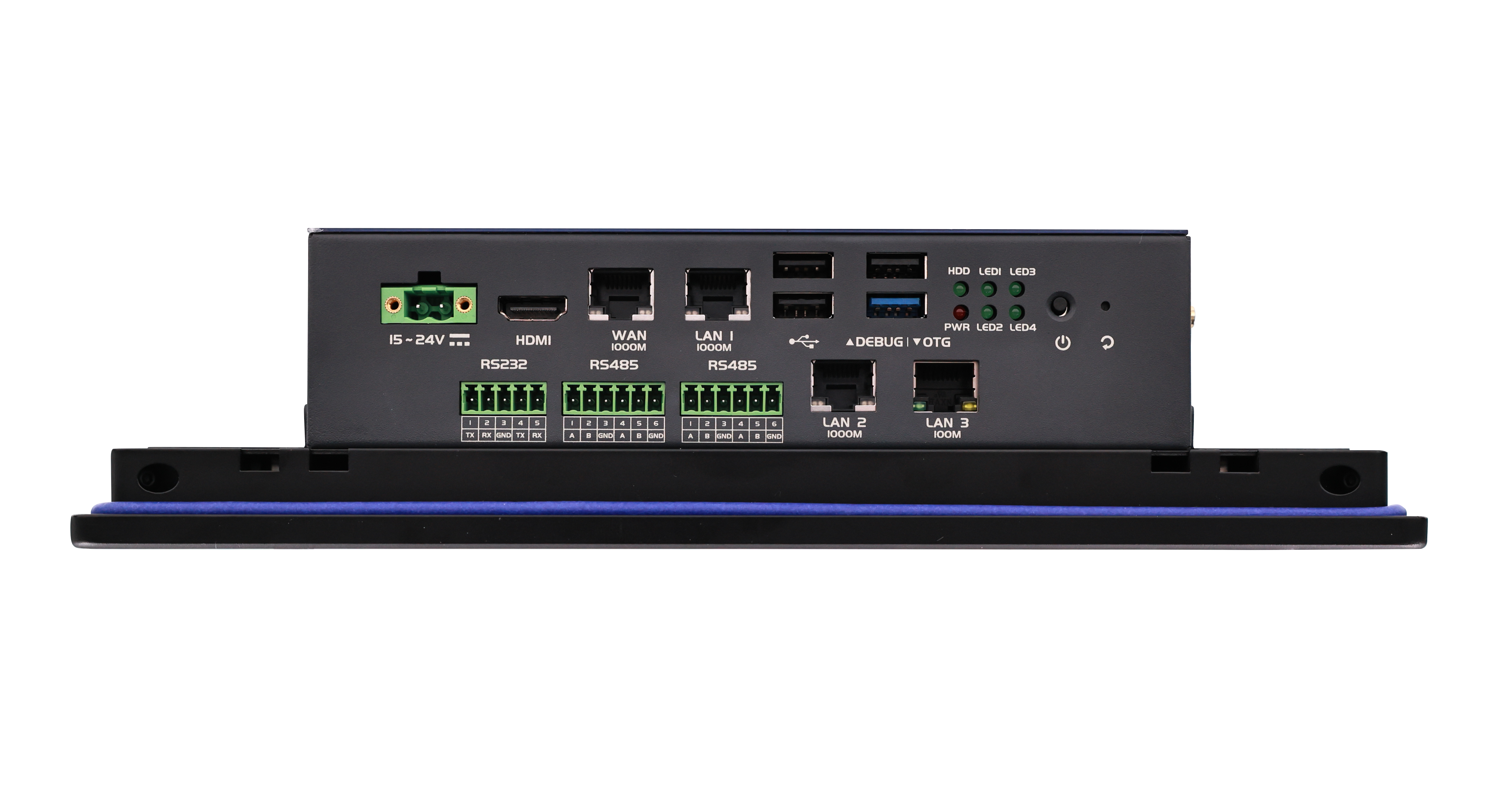

I/O | 前置I/O | 1x DCIN(15-24V) 1x HDMI2.0 3x USB2.0,1x USB3.0 OTG 2x RS232 数字隔离,默认波特率9600 4x RS485 数字隔离,默认波特率9600 1x Power button 1x Recover |

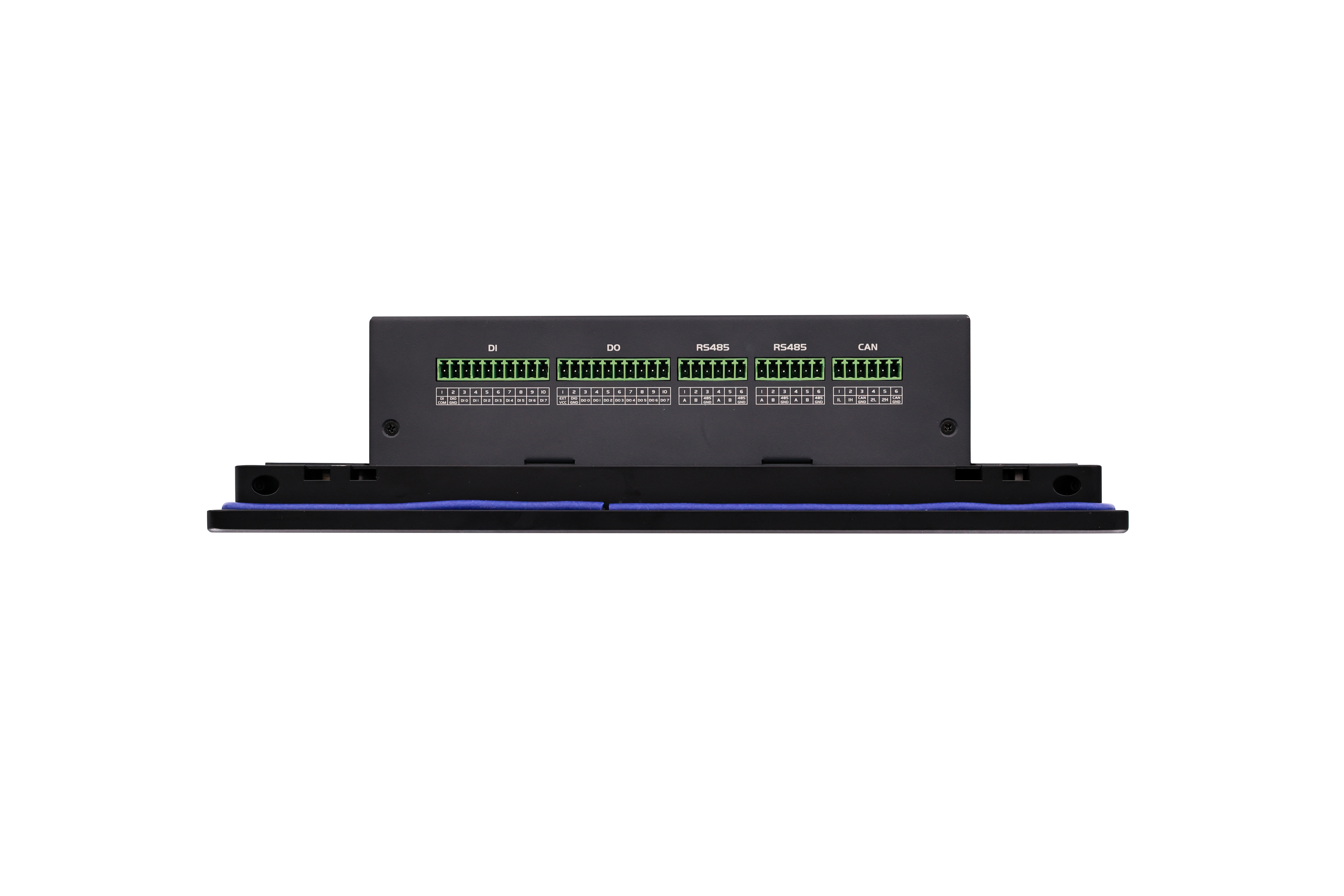

后置I/O | 8x DI 干节点输入,光耦隔离,8x DO 光耦隔离 4x RS485 数字隔离,默认波特率9600 2x CAN 数字隔离 默认波特率125/250k | |
其它 | 看门狗 | Watchdog Timer & power on/off management |
尺寸 | 275 mmx 194mm x 68mm | |
掉电保护 | 可检测电源掉电信息,掉电后可维持 5 秒网络/4G 或 WiFi 在线 | |
软件 | 系统 | Debian11,Ubuntu 20.04 |
工作环境 | 工作温度 | -20~70℃ |
存储温度 | -40~85℃ | |
相对湿度 | 10%~90% Humidity, 无冷凝 |
选型
型号 | 处理器 | 内存 | 存储 | LAN | USB | RS485 | RS232 | CAN | 工作温度 |
IVS-E68G-AQH00 | RK3568J | 4GB | 64GB | 4 | 4 | 8 | 2 | 2 | -20~70℃ |
IVS-E68G-AQM00 | RK3568J | 2GB | 32GB | 4 | 4 | 8 | 2 | 2 | -20~70℃ |
IVS-E68G-BQH00 | RK3568 | 4GB | 64GB | 4 | 4 | 8 | 2 | 2 | 0~60℃ |
IVS-E68G-BQM00 | RK3568 | 2GB | 32GB | 4 | 4 | 8 | 2 | 2 | 0~60℃ |
装箱清单
配件编号 | 描述 |
60W电源适配器 | AC 100~240V to DC 24V @2.5A, 5.5x2.5mm |
Wifi天线 | 1x 2.4 GHz Wifi天线 |
可选配件
4G扩展套件 | 1x EC20-CE MiniPCIe接口, 1x 天线 |
国标电源线 | 国标三插+品字尾电源线 |
SSD 16GB | SSD16GB,M.2_M-KEY,2280,SATA |


智微智能为您提供量身定制的解决方案,满足从产品定义到软硬件开发的各种需求,会安排资深产品工程师为您服务。
