芯片组

Z390

BIOS

AMI UEFI/Legacy BIOS

内存

2xDDR4 2133/2400/2666 MHz SO-DIMM，up to 64GB

操作系统

Win7/Win10/Linux

I/O 接口

USB

4xUSB3.0, 1xUSB2.0 Type A(内部for加密狗)

COM

2个串口:支持 RS232/485(DB9), 数字隔离

LED

1xPower, 1xHDD

DIDO

8 DI8DO（兼容NPN/PNP，拨码开关调节），光耦隔离

PWM光源

4路PWM光源接口（4路120W）,可选

Remote

1x2PIN凤凰端子远程开关接线

扩展

PCIe/M.2/Mini-PCIe

1xMini-PCIe 扩展（带SIM卡槽，可扩展4G/5G功能)

显示

Graphics Processor

Intel CPU 集成显示控制器(依据所配 CPU 不同)

Interface

VGA+HDMI

存储

SATA/M.2/mSATA

1xmSATA,

1xM.2 2280 nVME SSD

以太网

LAN IC

4xi210AT

 Interface

4xRJ45（可选POE供电，单口最高15W）

电源

Power Input

12V~24V, DC-in，宽压供电输入，支持过压，过流以及防反接防护

Power Interface

2Pin凤凰端子输入

其它

Watchdog Timer

1 to 255 sec./min. per step

物理参数

Dimensions

78mm(W)×200mm(H)×150mm(D)

Mounting

壁挂式/导轨式

工作环境

Operating Temp.

-10~60℃

Storage Temp.

-40~85℃

Humidity

20%~85% Humidity, non-condensing

Shock

With SSD: 15G, IEC 60068-2-27, half sine, 11ms duration

Vibration

With SSD:2Grms, IEC 60068-2-64, random，5~500Hz，1 hr/axis

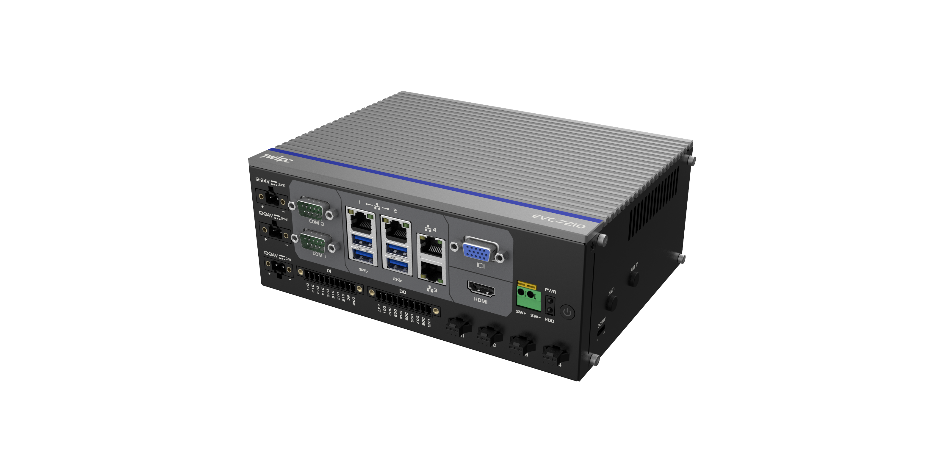

EVC-7210

Z390

2

4

2

2

1mSATA,

1M.2

8

8

EVC-7210

EVC-7210准系统

1

EVC-7210-MIO1

8DI8DO（隔离）+4路光源（可选）+POE（可选）

EVC-7210-MIO2

16DI16DO（隔离）

EVC-7210-MIO3

4COM（DB9）

EVC-7210-MIO4

2LAN+2COM（DB9）+8DI8DO（隔离）

EVC-7210-MIO5

4USB3.0+8DIDO（隔离）

EVC-7210-MIO6

2CAN+8DI8DO（隔离）

EVC-7210-MIO7

2LAN+8路光源
