芯片组

Intel® Alder Lake-U SoC

Intel® Raptor Lake-U SoC

BIOS

AMI UEFI BIOS

显卡

i3：Intel UHD Graphics for 12th/13th Gen Intel® Processors

i5/i7: Intel Iris Xe Graphics eligible

内存

1 x SO-DIMM插槽，DDR5-4800 , 最高支持32GB

操作系统

Windows 10/Windows 11/Ubuntu

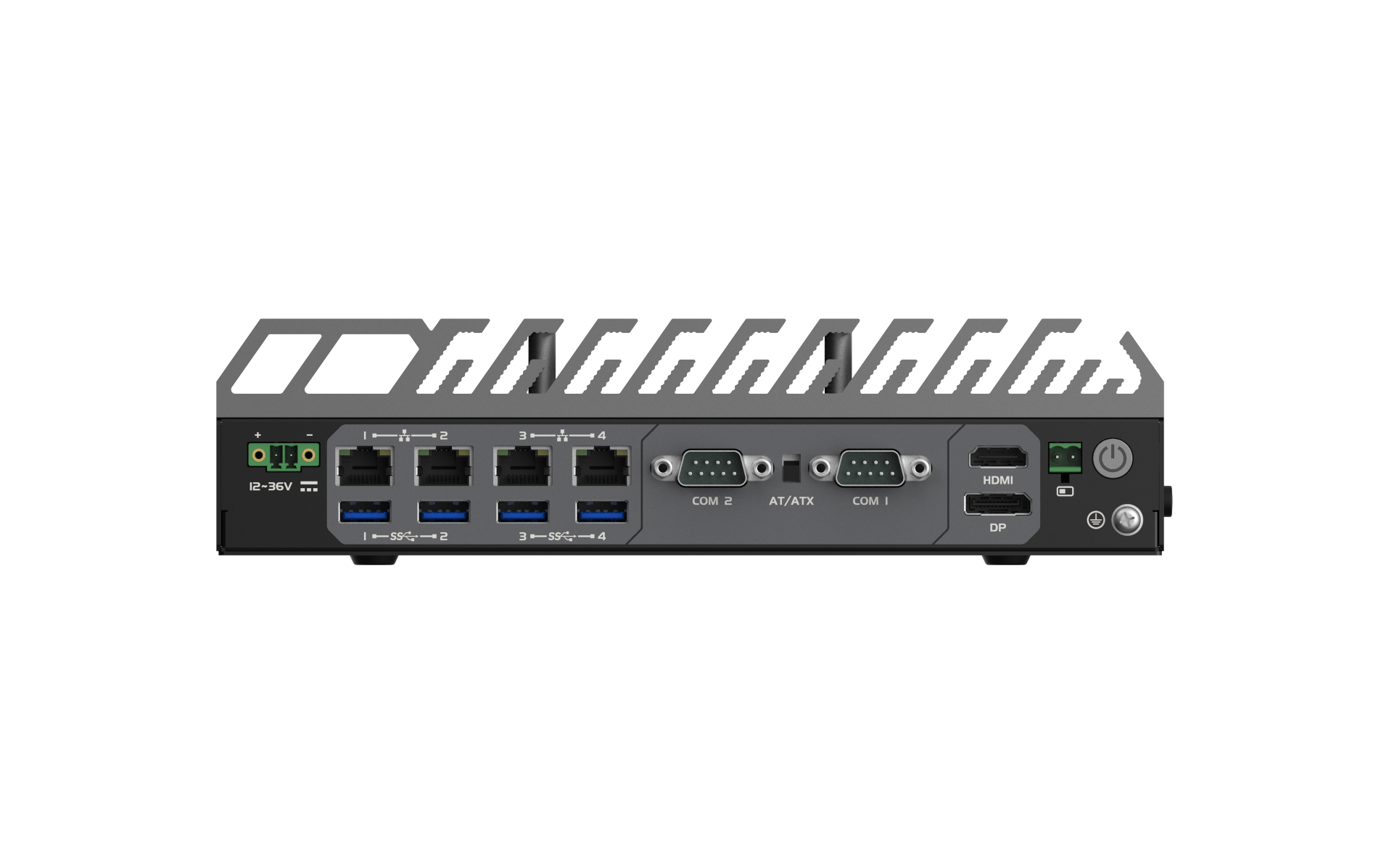

I/O 接口

USB 口

4x USB3.0

COM口

2 xRS232/485/422，通过BIOS切换

网口

4x 千兆RJ45接口（默认）+ 1x 千兆RJ45接口 （可选）

ATX/AT开关

1 x ATX/AT开关

开关

1 x 电源开关 ,  1 x 远程开关

扩展

扩展

1xM.2 Key E 2230, 拓展Wi-Fi + BT；

1 xM.2 Key B 3042/3052, 拓展4G/5G

显示

图形处理器

Intel® UHD Graphics

显示接口

1 xHDMI 1.4b Type-A接口, 支持1920*1080；

1 xDP 1.2 接口，支持4K@60Hz

存储

存储

7 + 15 Pin SATA3.0组合插座；

1 xM.2 Key 2242/2280, 支持NVME PCIEX4

音频

音频芯片

Realtek ALC897

音频端子

1 xFP Audio插针, 2*5 Pin, 2.54mm（抽8 Pin）

以太网

网口芯片

4x1000M RJ45接口（1 *Intel I210AT + 3*Intel I226-V网卡）,  支持网络唤醒，4KV浪涌保护，可选支持POE；1 1000M RJ45接口（选配）

电源

输入电压

DC IN 12-36V

电源接口

2 Pin 凤凰端子, 带反接/短路/欠压/过压合过流保护

物理参数

尺寸

240mm(L)×166mm(W)×60mm(H)

重量

2.6KG

安装方式

桌面式

工作环境

工作温度

-20℃~50℃

储存温度

-40℃~85℃

湿度

工作湿度10%-90%无凝结；

存储湿度5%-95%无凝结

机械冲击

With SSD: 15G, IEC 60068-2-27, half sine, 11ms duration

机械振动

With SSD:2Grms, IEC 60068-2-64, random，5~500Hz，1 hr/axis
