SIM0-7450

标准ATX工业主板

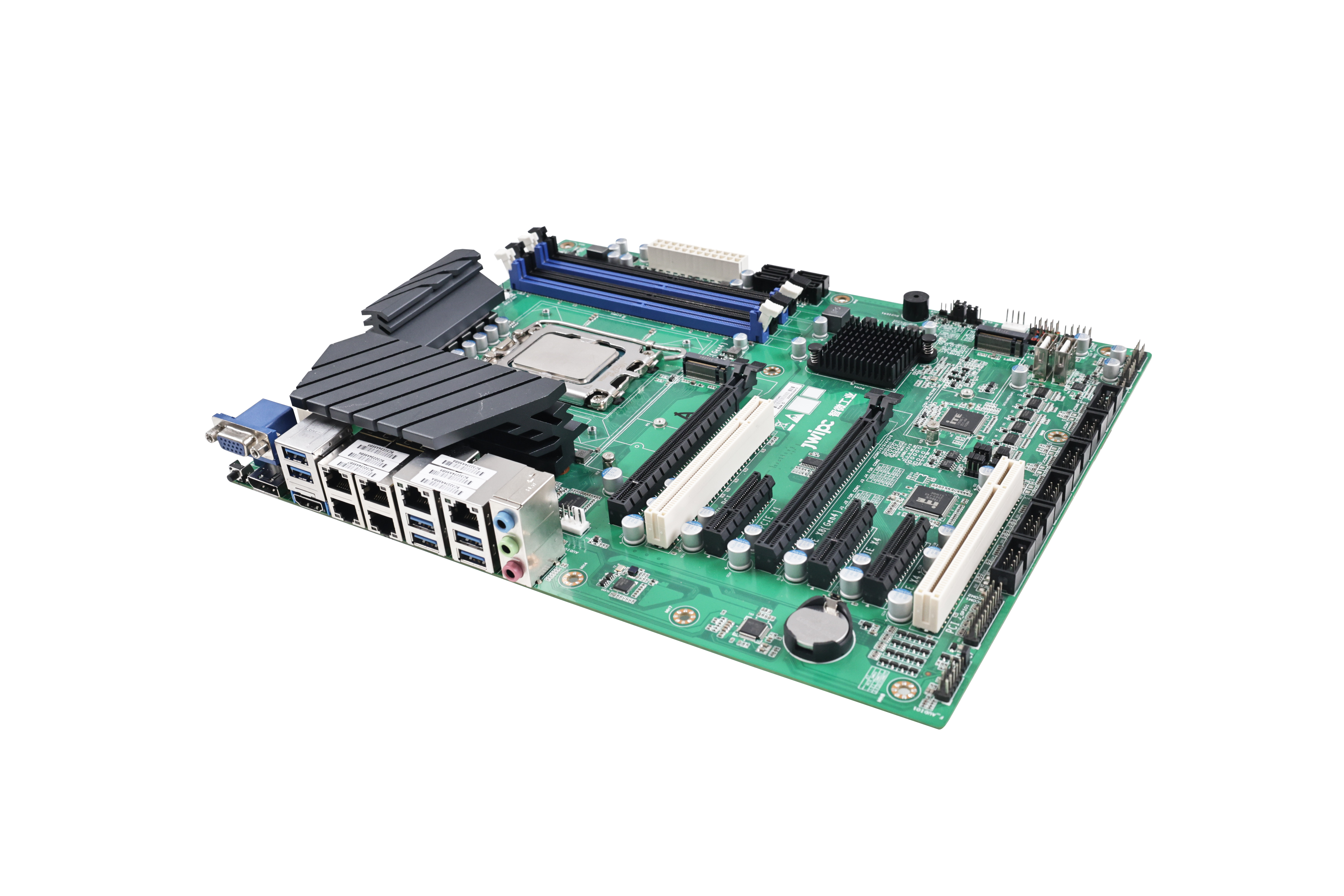

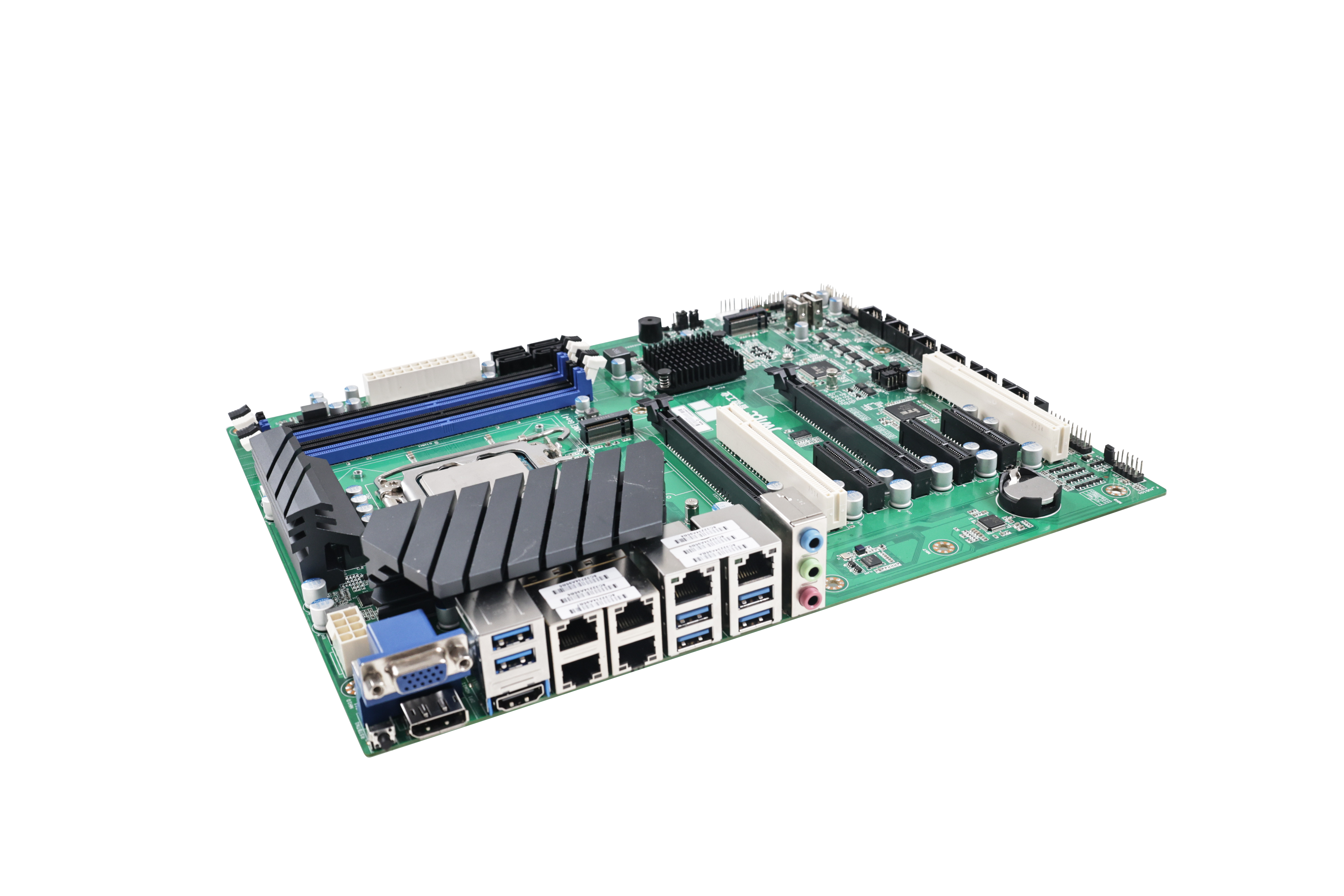

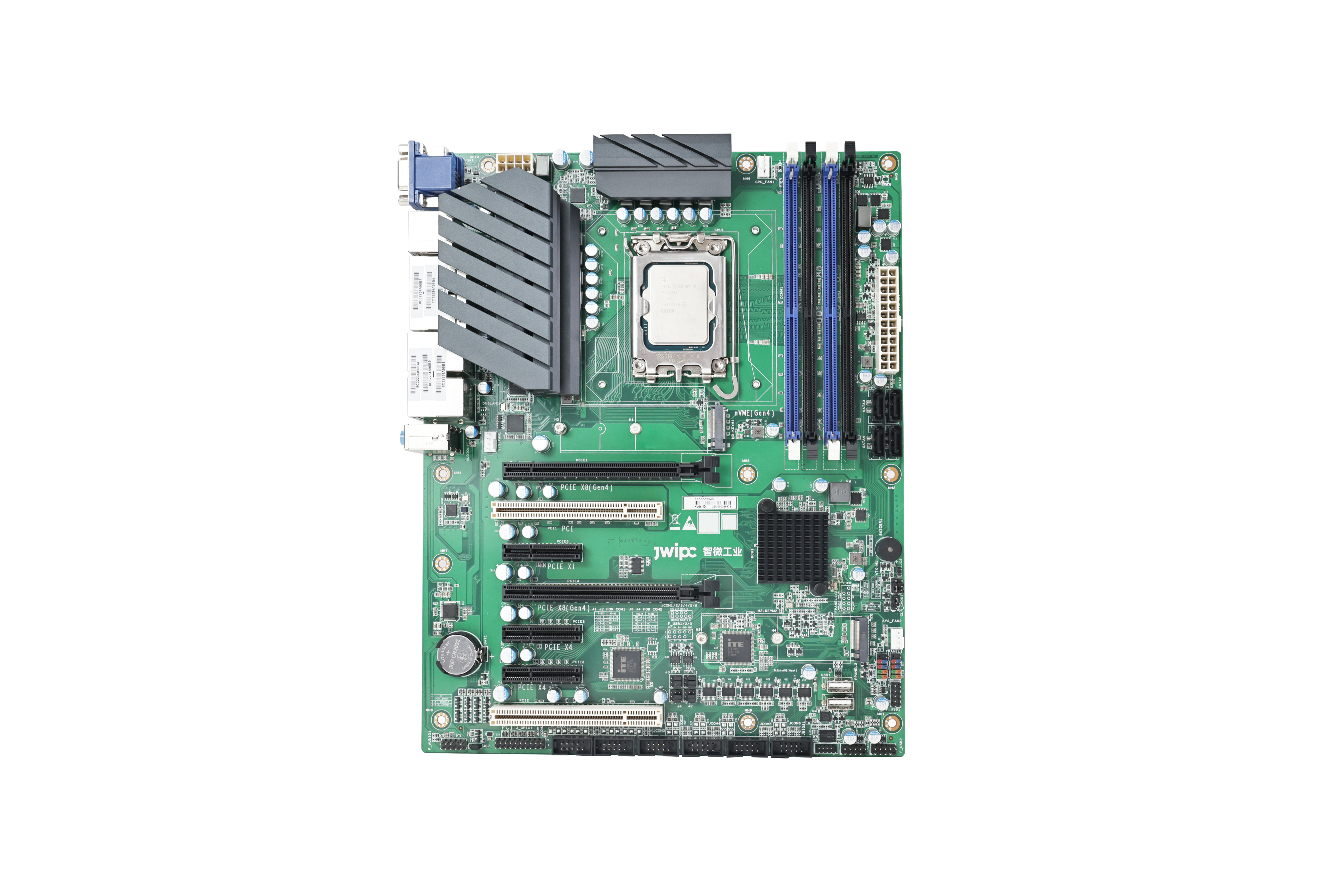

SIM0-7450主板是一款标准ATX结构的工业大母板，具备丰富的外部接口，板载6个Intel网口，能广泛应用人工智能、机器视觉（如自动化检测、图像自动分析处理）、自动化生产及检测.

•: 支持LGA1700封装Gen12&13&14 i9/i7/i5/i3/G CPU,TDP高达125W，i5以上CPU可支持vPro

•: 4条DDR4 U-DIMM插槽最大支持192GB

•: 6个Intel千兆网口可连接高清视频设备

•: 三显/双M.2/4SATA/6GbE/14USB/6COM/2PCI/5PCIe

•: 工业级IO防护器件，阻断ESD和浪涌，保障系统稳定可靠

•: 优化的接口和扩展布局有效规避干涉，方便行业用户扩展

•: 支持双 GPU 卡扩展，为AI和MV应用赋能

留言咨询业务咨询

规格对比

规格参数

CPU	Intel® 12/13/14th Generation Core i3/i5/i7/i9, Pentium®, Celeron CPU, LGA1700 ，使用i5以上的CPU可支持vPro
芯片组	Intel® Q670芯片组
内存	4×288PIN DDR4-UDI MM内存插槽, 单根48GB最大支持192GB依据所配 CPU支持内存规格DDR4-2133/2400/2666/2933/3200
显示控制器	Intel CPU集成显示控制器(依据所配CPU不同)
显示接口	显示输出VGA+DP+HDMI,支持三显模式 1个VGA 支持 19201080@60Hz； 1个HDMI支持 38402160@30Hz； 1个DP 支持 5120*2160@60Hz；
存储	4个 SATA3.0支持 SATA Raid 0/1/5/10 1个M.2 Key-M 2280支持nVME x4 SSD ，1个M.2 Key-M 2242/2280支持NVME协议SSD
音频	后 IO 支持 MIC-In, Speaker-Out, Line-In三孔音频，板内预留前面板音频插针F_Audio
网络	LAN1: i219-LM , LAN2~6: i210AT
USB	后IO 6个 USB3.0 Type A2个板内USB2.0 Type A 6个板内USB2.0采用2.54mm插针
并口	/
串口	6串口COM1&2 支持 RS232/485,COM3-6支持RS232
键盘鼠标接口	/
数字I/O	16 位数字 I/O ，提供电源和地，+5V 电平（ Option默认不带）
eSPI	不支持
TPM接口	板载加密芯片 SLB9670 ，支持TPM2.0（ Option默认不带）
电源	ATX电源供电，支持ATX/AT开关机模式，支持远程控制面板接口
扩展总线	2个PCIe4.0 x16插槽(x8信号) 2个PCIe4.0 x4插槽 1个PCIe3.0 x1插槽 2个标准 PCI 插槽(32bit)
工作温度和湿度要求	温度范围0℃~60℃ , 相对湿度0%～90%,无凝结大气压85~105kPa
非工作温度和湿度要求	温度-40℃~85℃；相对湿度0%～90%,无凝结，大气压85~105kPa
Watch Dog	255级可编程秒/分，支持超时中断或系统复位
BIOS	I/O支持一键还原OS，AMI UEFI BIOS
操作系统	Win10 x64 ，Win11 x64 ，Linux（ Ubuntu22.04）
PCB尺寸（ LxW）	305mm X 244mm	This datasheet update without prior notice.
