芯片组

AMD X870E 芯片组

内存

4根DDR5 UDIMM内存插槽, 支持双通道,ECC内存,单根64GB,最大支持256GB，最高频率可支持7200MHZ;

显示控制器

Intel CPU集成显示控制器(依据所配CPU不同)

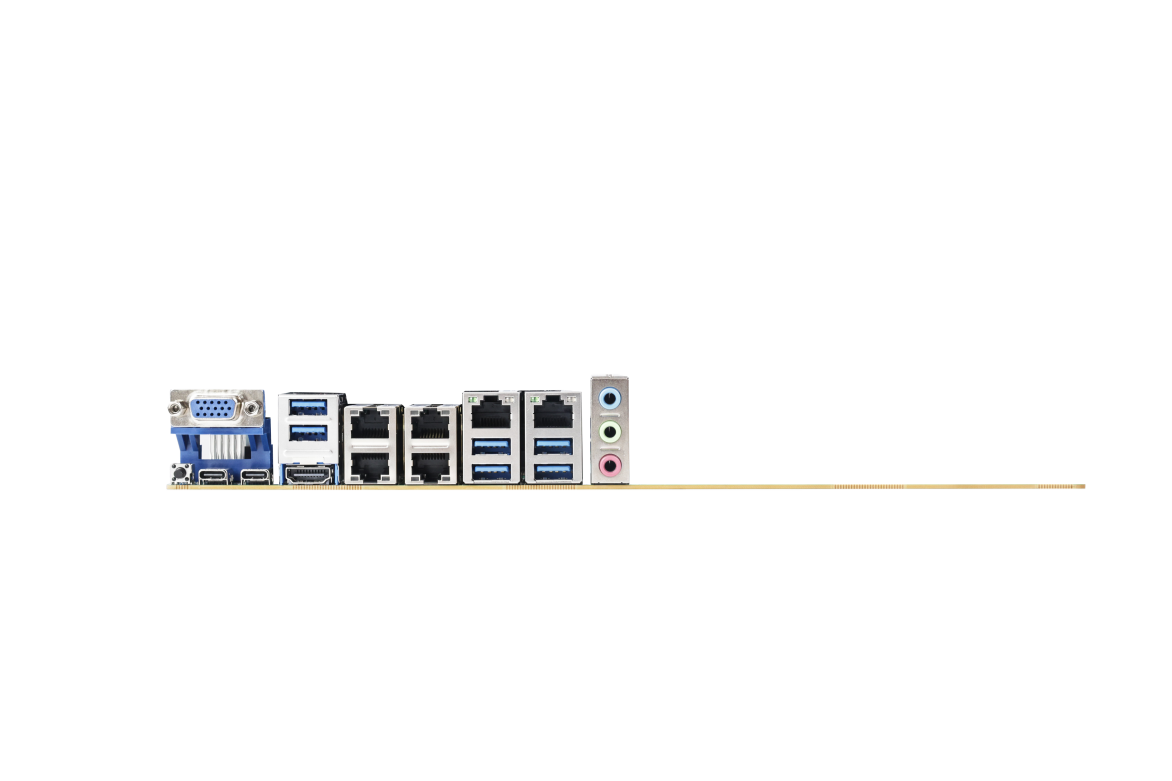

显示接口

四显示输出HDMI+VGA+2DP(Type-C);

HDMI：3840*2160@30Hz;

DP：5120*2160@60Hz;

VGA：1920*1080@60Hz;

存储

4个SATA 3.0 (6 Gb/s) Ports ，支持 SATA Raid 0/1/5/10;

2个M.2 2242/2280 Key-M支持Nvme Raid0/1

音频

后IO支持 MIC-In, Speaker-Out, Line-In三孔音频 ，板内预留前面板音频插针F_Audio

网络

6个Intel高速以太网口: LAN1-5 ：i210AT；LAN6：i226V

USB

2个USB4.0 Type-C，8个USB3.2 Type A后IO直接引出6个 ，板载1组USB3.0插针 ，可引2个USB3.2;

2个USB2.0板内竖插 ，为USB Dongle预设;

2个USB2.0 插针（靠板边预留机箱前面板扩展;

机箱前面板USB插针 F_USB1与F_USB2为二选一适应两种不同间距插头的机箱线材;

串口

6串口(COM1&2支持RS232/485,COM3-6支持RS232)

eSPI总线接口

1个eSPI总线（仅用于debug）

数字I/O

16 位数字 I/O，提供电源和地，+5V 电平

TPM接口

板载加密芯片SLB9670支持TPM2.0

电 源

ATX电源供电 ，支持ATX/AT开关机模式;

机箱前面板接口FPANEL1与FPANEL2为二选一适应两种不同间距插头的机箱线材

扩展总线

2个PCIe x16插槽(x8信号) 支持PCIe 5.0最大数据带宽可达32GB/S;

1个PCIe x4（X4信号）插槽支持PCIe 4.0最大数据带宽可达8GB/S;

1个PCIe x4（X1信号）插槽支持PCIe 4.0最大数据带宽可达2GB/S;

2个PCI;

其他

I/O支持一键系统还原按键，Watch Dog 255级可编程秒/分，支持超时中断或系统复位

工作温度和湿度要求

-10℃～60℃，相对湿度0%～90%,无凝结，气压85~105kPa

非工作温度和湿度要求

-40℃～85℃，相对湿度0%～90%,无凝结，气压85~105kPa

BIOS

AMI UEFI BIOS

操作系统

Win10 x64，Win11 x64，Linux Ubuntu 22.04

PCB尺寸（LxW）

305mm X 244mm
