开放式工业平板电脑

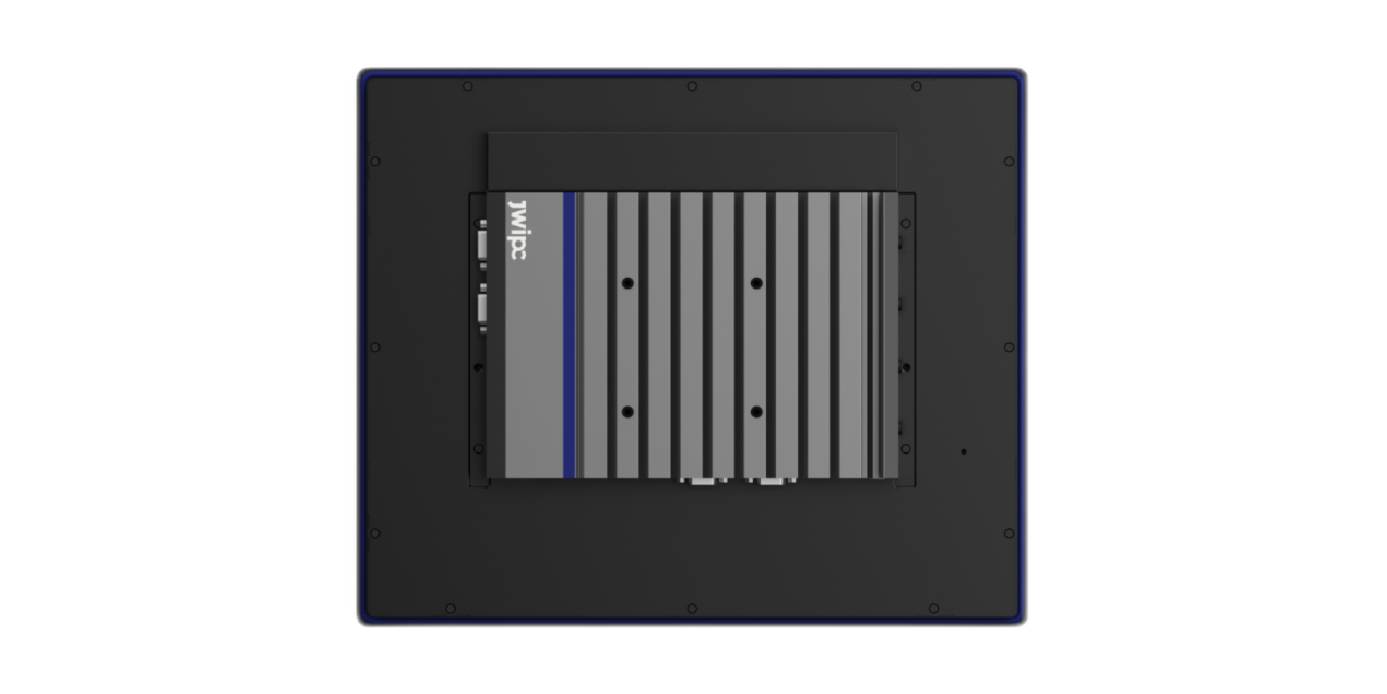

智微智能开放式视算工业平板电脑(OVS-170系列 | 17寸开放式工业平板系列),基于电容/电阻式触摸屏的模组化设计17寸的无风扇工业平板电脑,具有防水、防尘等特点;OVS-170可根据客户需求灵活选择不同配置,无需改变原有设计,更换OVS模块即可快速升级或维护;产品可广泛用于智能工厂、风电、太阳能光伏、环保监测等行业。

OVS总线可替换不同的计算模块

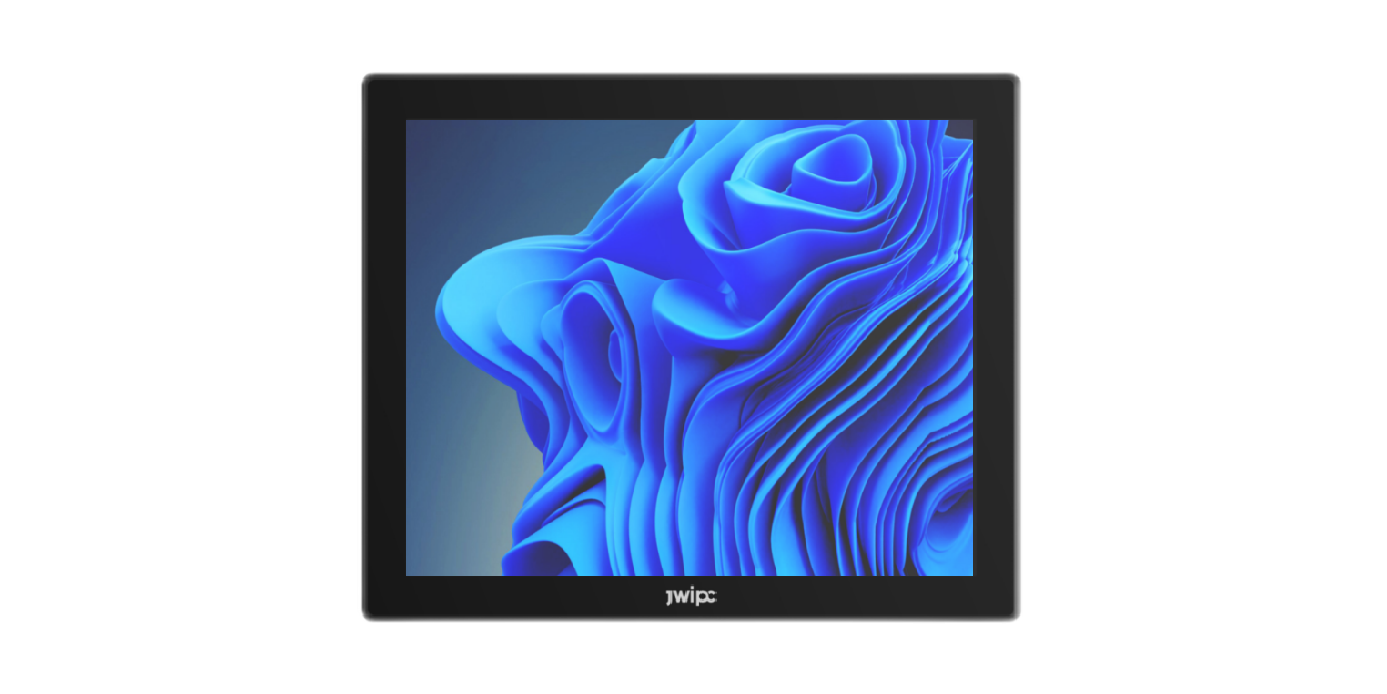

17寸 led背光显示屏,分辨率1280x1024 全视角显示屏
可选电容/电阻式触摸屏,支持10点触摸
可选Intel® Baytrail / Elkhart Lake / Alder Lake-U/H110平台
支持2 x 千兆以太网接口或四个网口
支持2 x RS232/422/485接口,接口带浪涌保护
1 x M.2 Key E 2230 插槽,可拓展 WiFi 6无线模块
1 x M.2 Key B 3052/3042 插槽,可拓展 4G/5G模块
DC 9-36V宽压输入,支持反接/短路/过压/过流保护

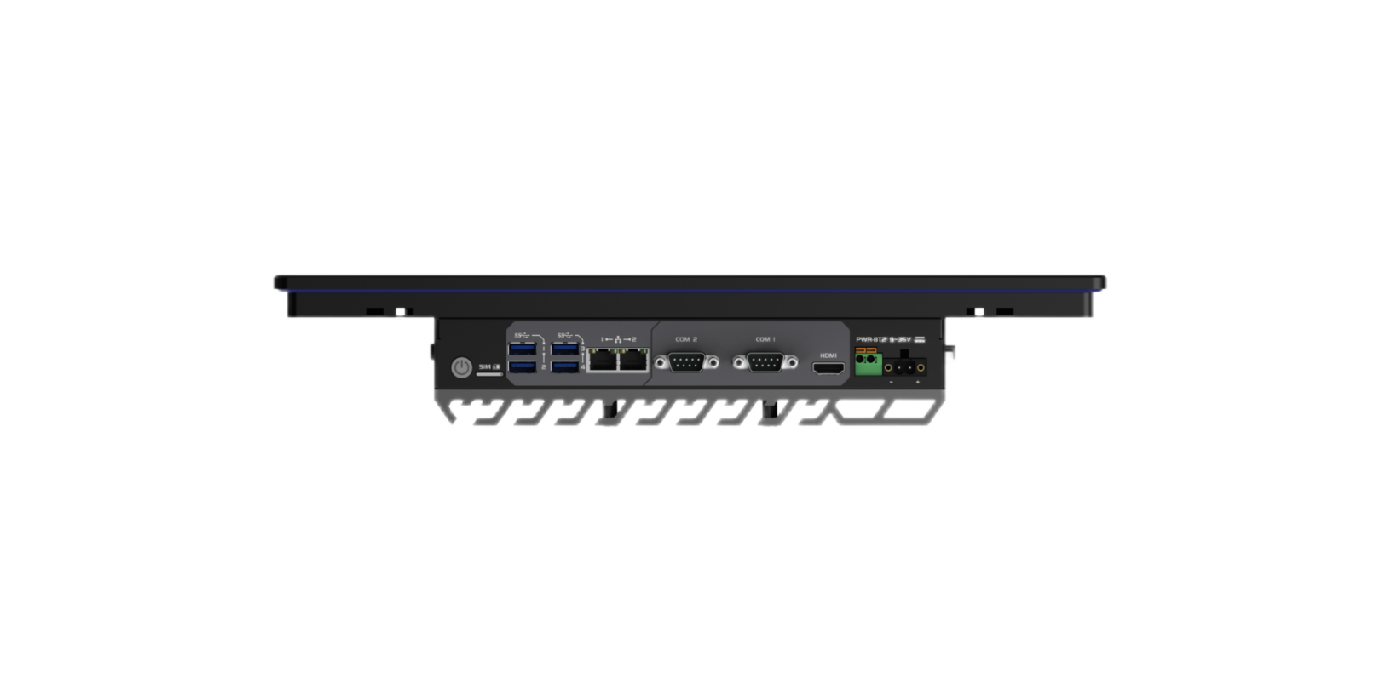

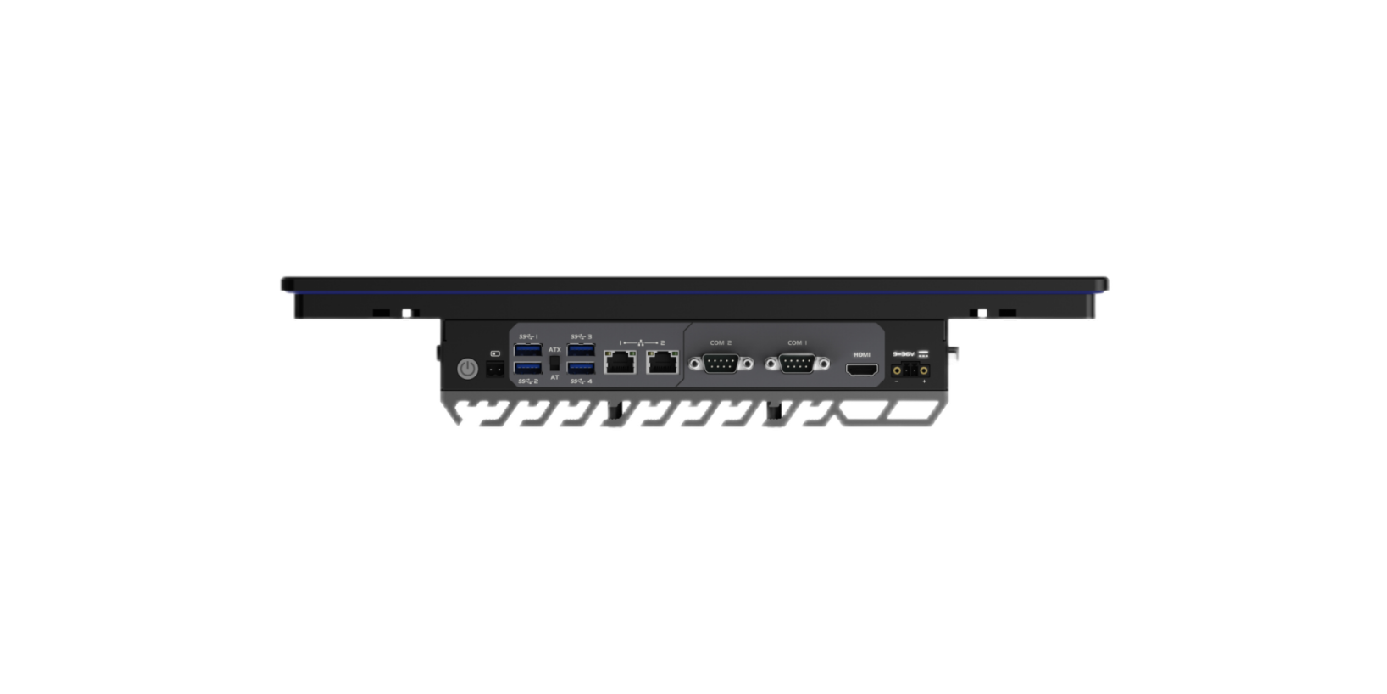

I/O接口:HDMI/2LAN/4USB/2COM
规格参数

模块

模块

模块一

模块二

模块三

模块四

处理器

CPU

Intel® Celeron®  J1900

Intel®

Celeron®  J6412

Intel® CoreTM i3-1215U

Intel® CoreTM  i5-1235U

Intel® CoreTM  i7-1255U

支持 Intel® Core™ 6/7/8/9代 i7/i5/i3 及

Pentium® / Celeron® LGA1151 type CPU.

Max.65W TDP

核心数/线程数

4/4

4/4

2P+4E

2P+8E

2P+8E

主频

2.00 GHz

2.00 GHz

1.2 GHz

1.5 GHz

1.7 GHz

睿频

2.42 GHz

2.60 GHz

4.4 GHz

4.4 GHz

4.8 GHz

智能缓存

2

1.5

10

12

12

TDP

10W

10W

15W

15W

15W

内存


内存

1 x SO-DIMM DDR3L-1333,

最大支持8GB

1 x SO-DIMM DDR4-3200,  最大支持32GB

1 x SO-DIMM DDR5-4800 最大支持32GB

1 x SO-DIMM DDR4-3200,  最大支持32GB

储存


储存

1 x M.2 2242/2280 SATA协议接口

1 x 7+15Pin SATA3.0协议接口

1 x M.2 2242/2280 Nvme 协议接口

1 x 7+15Pin SATA3.0协议接口

1 x M.2 2242/2280 SATA协议

1 x 7+15Pin SATA3.0协议接口

I/O接口


网络

2 x Intel I210AT

1 x Intel I210AT

1 x Intel I226-v

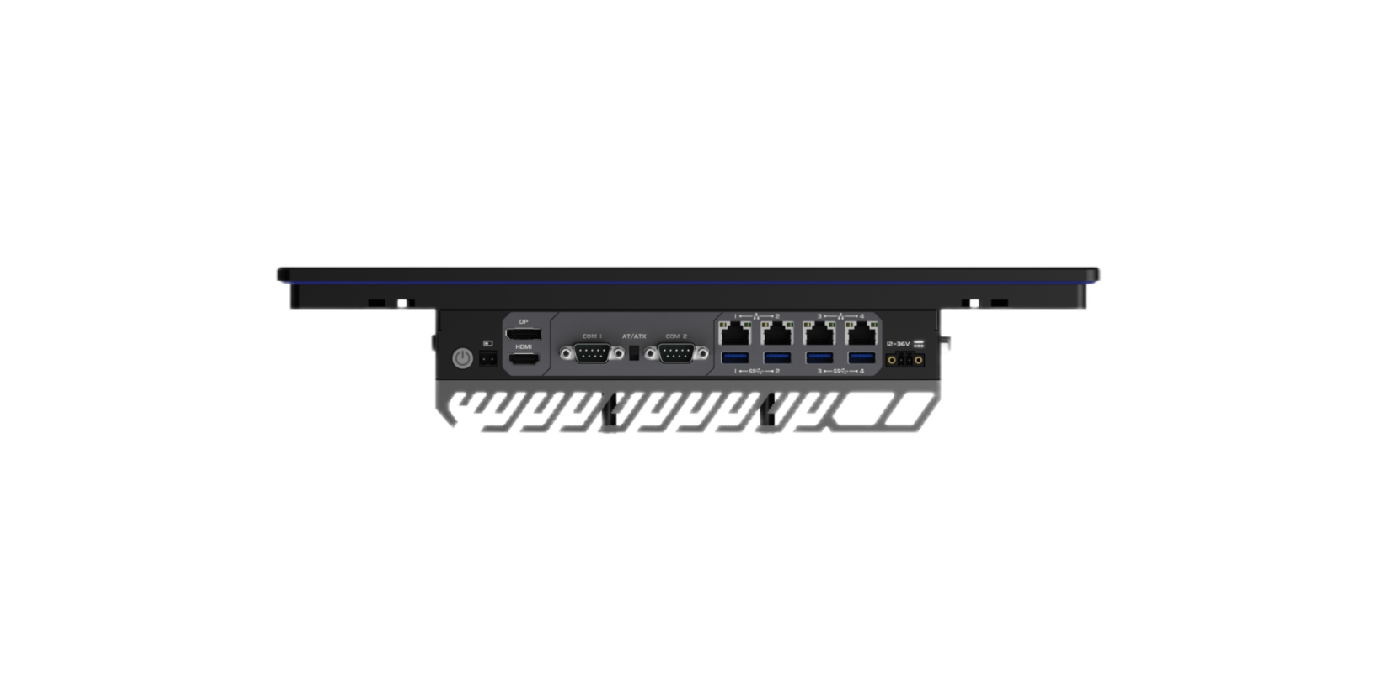

3 x intel I226-V1 x Intel I210AT网口(4个网口可选POE模块)

I/O接口

2 x 可选RS232/422/4854xUSB3.01x SIM卡槽,

1 x 远程开关

2 x 可选RS232/422/4854xUSB3.0,1x远程开关

2 x 可选RS232/422/4854xUSB3.22x 隔离rs2321x远程开关

显示接口

1 x HDMI1.4b

1 x HDMI1.4b1 x DP1.2

扩展

1 x M.2 Key E 2230 插槽,可拓展 WiFi 6无线模块;1 x M.2 Key B 3052/3042 插槽,可拓展 4G/5G模块

LCD显示屏

比例

5:4

分辨率

1280x1024

亮度

250 cd/m2

对比度

1000:1

背光寿命

50000 小时

 视角

85 (左), 85 (右), 80 (上), 80 (下)

触摸屏

类型

10点电容屏

透光率

81%以上(电阻屏>80%)

寿命

5000万次(电阻单点1000万次)

电源需求

输入电压

DC 9-36V,支持反接/短路/过压/过流保护

物理参数

尺寸(xx)

391.4mmx326.4mmx71mm(搭配模块三四厚度为79mm)

操作系统

操作系统

Windows 7(模块一、四),Windows 10, Windows 11,  Linux

环境


工作温度(OP

0 ~ 50 °C (32~122 °F)

工作相对湿度

95% @ 40 °C (non-condensing)

储存温度(NOP

-20 ~ 60 °C (-4 ~ 140 °F)

抗冲击(OP

15g 11ms  半正弦波

抗振动(OP

5~500Hz 1Grms

EMC

CE Class A

IP 等级

IP65前面板
