Realtek ALC897高清音效芯片

网卡

Realtek RTL8111H千兆网卡芯片

CPU

Intel LGA1700第12/13/14代CPU TDP:65W

可选：Intel Core i7/Core i5/Core i3/Pentium/Celeron

内存

2×DDR4 SO-DIMM

DDR4 2666MHz/2933MHz/3200Mhz Max:64G

存储

1×M.2 2280插槽（支持SATA/NVME模式）

2×SATA3.0接口 + 2×SATA电源接口

网络

1×RJ45接口

WiFi

1×M.2 2230插槽（支持WIFI/BT/CNVI）

显示接口

1×HDMI接口；1×HDMI接口（侧出可选）；1 x DP

音频接口

1 x Line out ，1 x Mic in（3.5mm Audio Jack）

1 x F_Audio插针（ 2 x 5-1 2.54mm规格）

1 x 4pin喇叭接口（3W/4Ω x2 )

USB接口

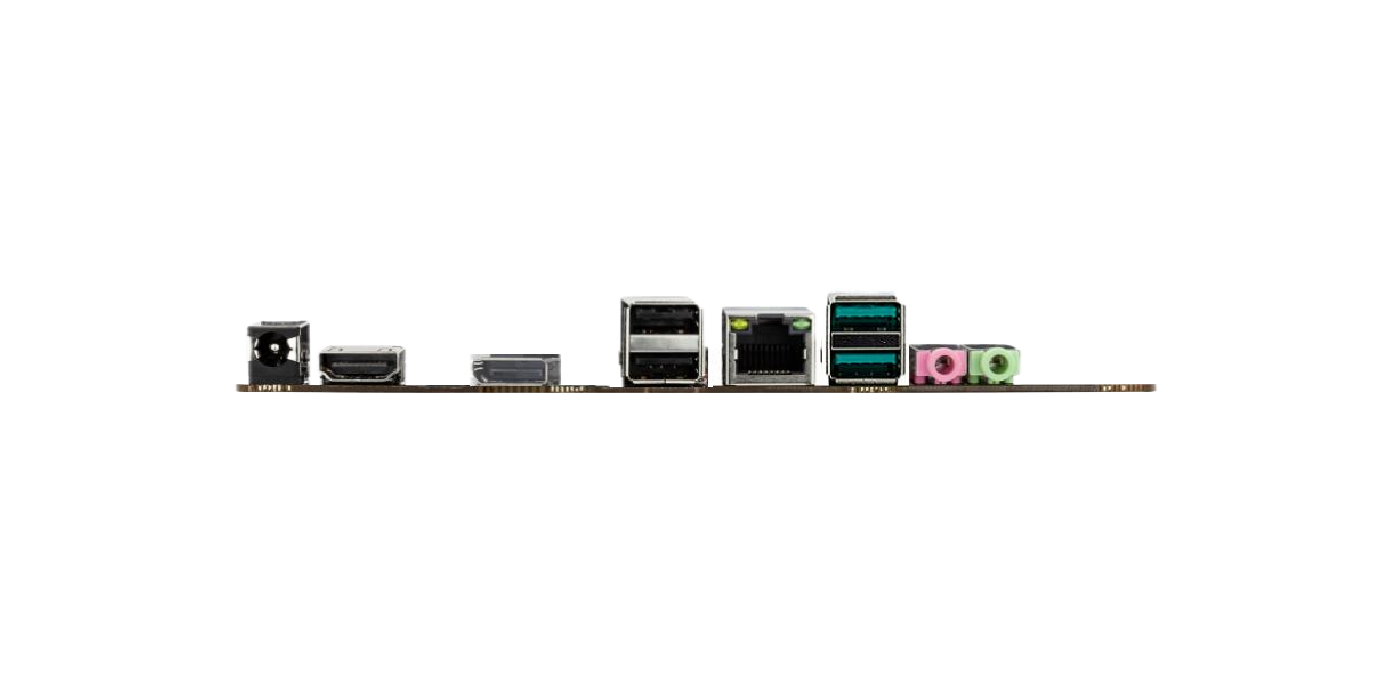

IO接口:2×USB3.2 Gen2 ；2×USB2.0

板载插针:1组USB3.0插针（可扩展2个USB3.0端口）;2组USB2.0插针（可扩展3个USB2.0端口）

LVDS功能

1×LVDS 30PIN插针，1×LCD_VOL_SEL显示屏电压跳帽(5V/12V)

1×4PIN MON_SW插针，1×LVDS_OFF跳帽

背光功能

1×8PIN INVERTER接口(背光+/-)，1×BKL_VOL背光电压跳帽(12V/19V)

功能插针

1×FPANEL面板插针，1×4PIN CPU风扇

其他

1×DC插座，1×2PIN DC out，1×BIOS 插座，1×Dmic,1×TPM(可选）

电源输入

12~19V DC IN, 2.5/5.5 DC Jack 供电接口

BIOS支持

128M flash ROM，AMI UEFI BIOS，PC Health，WOL

产品尺寸

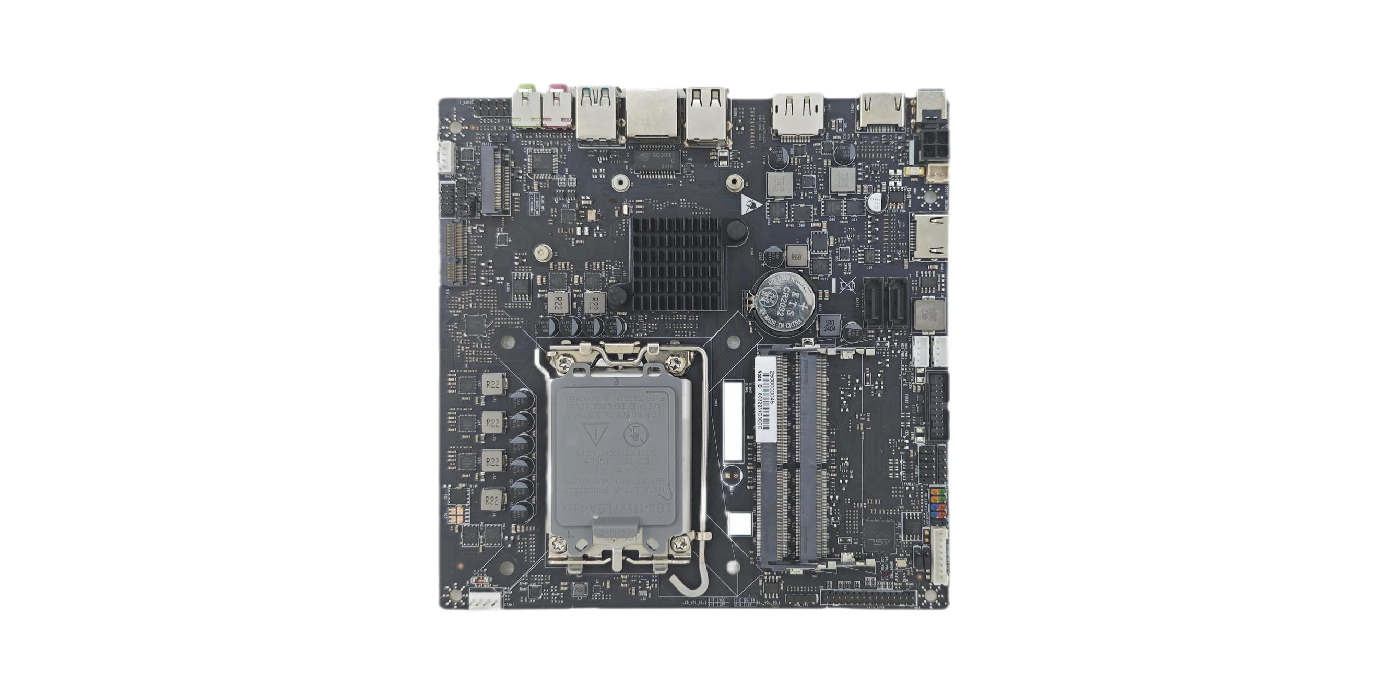

Thin Mini-ITX主板规范，170 x 170 mm x 6L

工作温度

 -5~50摄氏度

工作湿度要求

10%~90%无凝结

存储温度

 -20~70摄氏度

非工作湿度要求

5%~95%无凝结
