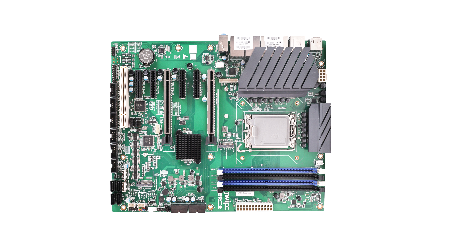

AIoT0-W680

标准ATX工业主板

采用Intel®W680芯片组，可适配Intel 12/13/14代Core i3/i5/i7/i9处理器。2网口，5PCIE/2PCI。AIoT0-W680主板是一款标准ATX结构的工业大母板，具备丰富的外部接口，能广泛应用人工智能深度学习、机器视觉（如自动化检测、图像自动分析处理）、自动化生产及检测.

•: 支持LGA1700封装Gen12&13&14 i9/i7/i5/i3 CPU(不支持G系列) TDP高达125W，i5以上支持vPro

•: 4条DDR5U-DIMM插槽最大支持128GB

•: 5条PC1e扩展槽可扩展多达22个干兆网口

•: 10个USB3.2高速接口可连接工业相机

•: 四显/4SATA/2GbE/14USB/6COM/1PC/6PCIe

•: 采用高Tg等级的PCB板材，保障宽温稳定

•: 工业级IO防护器件，阻断ESD和浪涌，保障系统稳定可靠

•: 优化的接口和扩展布局有效规避干涉，方便行业用户扩展

留言咨询业务咨询

规格对比

规格参数

CPU

支持LGA1700封装Gen12&13&14 i9/i7/i5/i3 CPU(不支持G系列),TDP高达125W，i5以上支持vPro

芯片组

Intel® W680芯片组

内存

4根DDR5 UDIMM内存插槽, 支持双通道,支持ECC内存,单根32GB,最大支持128GB 搭配12代CPU插两条最高支持DDR5-4800(黑色),插4条最高支持DDR5-4000；搭配13&14代CPU插两条最高支持DDR5-5600(黑色),插4条最高支持DDR5-4000.

显示控制器

Intel CPU集成显示控制器(依据所配CPU不同)

显示接口

四显示输出DP+DP+HDMI+DVI-D, 支持独立四显模式 HDMI：3840*2160@60Hz；DP：5120*2160@60Hz；DVI-D：1920*1080@60Hz

存储

4个SATA 3.0 (6 Gb/s) Ports，支持 SATA Raid 0/1/5/10 2个M.2 2242/2280 Key-M支持Nvme (M2-KEYM2支持SATA/Nvme自适应)

音频

后IO支持 MIC-In, Speaker-Out, Line-In三孔音频，板内预留前面板音频插针F_Audio

网络

2个Intel高速以太网口: LAN1: i226-LM/V2.5Gb; LAN2: i219V

USB

后IO10个USB3.2 Type A (其中2个10Gb , 8个5Gb)，4个板内USB2.0 机箱前面板USB插针 F_USB1与F_USB2为二选一适应两种不同间距插头的机箱线材

并口/I²C/SMBus

一个并口

串口

6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)

键盘鼠标接口

1 PS/2键盘和鼠标，后IO上的二合一连接器

数字I/O

16 位数字 I/O，提供电源和地，+5V 电平

LPC/eSPI

1个eSPI总线 (2x6Pin可扩四个串口）

TPM接口

板载加密芯片 SLB9670，支持TPM2.0

电源

ATX电源供电，支持ATX/AT开关机模式机箱前面板接口FPANEL1与FPANEL2为二选一适应两种不同间距插头的机箱线材

扩展总线

1*PCIe5.0 x16插槽，最大数据带宽64GB/s； 1*PCIe4.0 x16插槽(x4信号)，最大数据带宽8GB/s 1*PCIe4.0 x4插槽，最大数据带宽8GB/s 2*PCIe3.0 x4插槽，最大数据带宽4GB/s 2*标准 PCI 插槽(32bit)

工作温度和湿度

-10℃～60℃，相对湿度0%～90%,无凝结，气压85~105kPa

非工作温度和湿度

-40℃～85℃，相对湿度0%～90%,无凝结，气压85~105kPa

Watch Dog

255级可编程秒/分，支持超时中断或系统复位

BIOS

AMI UEFI BIOS

操作系统

Win10 x64，Win11 x64，Linux Ubuntu 22.04

PCB尺寸（LxW）

305mm X 244mm
